Архитектурные кронштейны

Что такое архитектурный кронштейн

Архитектурный кронштейн — фасадный декоративно-поддерживающий опорный элемент, выступающий из стены под несомыми им в вертикальной плоскости горизонтальными частями здания (карнизом, балконом, сандриком и пр). С технической точки зрения кронштейн представляет собой каменный блок, кирпич «с напуском», плиту, поставленную на ребро, а также может быть образован выступающим концом консольной балки или замковым камнем.

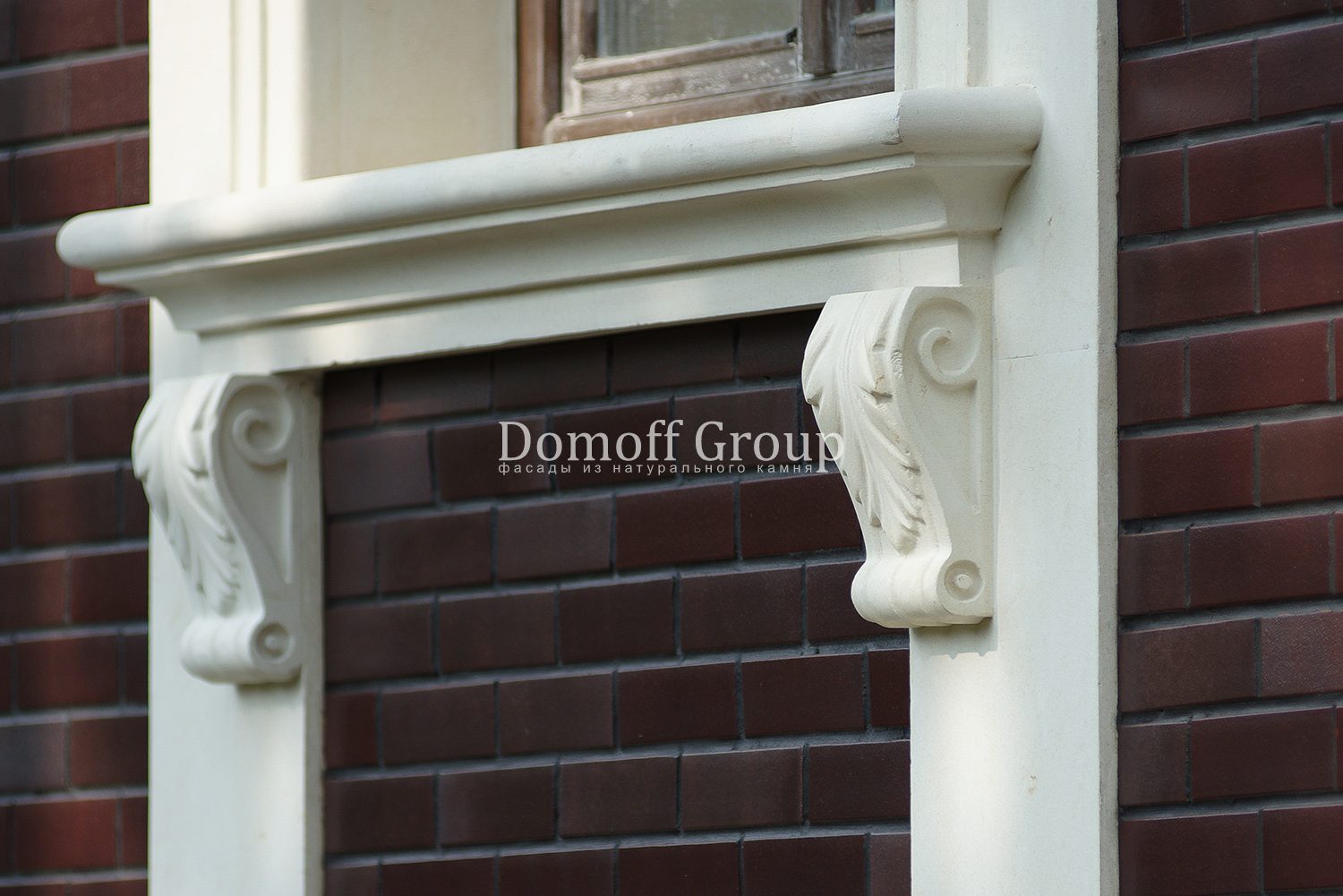

Кронштейн по типу модульона
Кронштейны по типу модульона поддерживают отлив. Фотография из портфолио Domoff Group

Кроме архитектуры, кронштейны применяют и в других отраслях: строительном деле, электротехнике, автомобилестроении. С помощью невидимых поддерживающих кронштейн-конструкций крепят облицовочную кладку при создании вентилируемых фасадов по принципу многослойного пирога. Таким образом между несущей стеной и лицевым кирпичом остается место для утеплителя и воздушной прослойки. Располагают такие кронштейны обычно через каждые 7 м (2 этажа), а высота удерживаемой кладки может достигать 12 м.

Назначение архитектурного кронштейна

Будучи частью опорной конструкции или самостоятельной деталью, кронштейн всегда выполняет поддерживающую функцию и почти всегда — декоративную. Несущим основанием для крепления  являются вертикальные  стены или колонны, а несомыми элементами — горизонтальные карнизные плиты, сандрики, эркеры, балконы и пр.

Кронштейны под карнизом

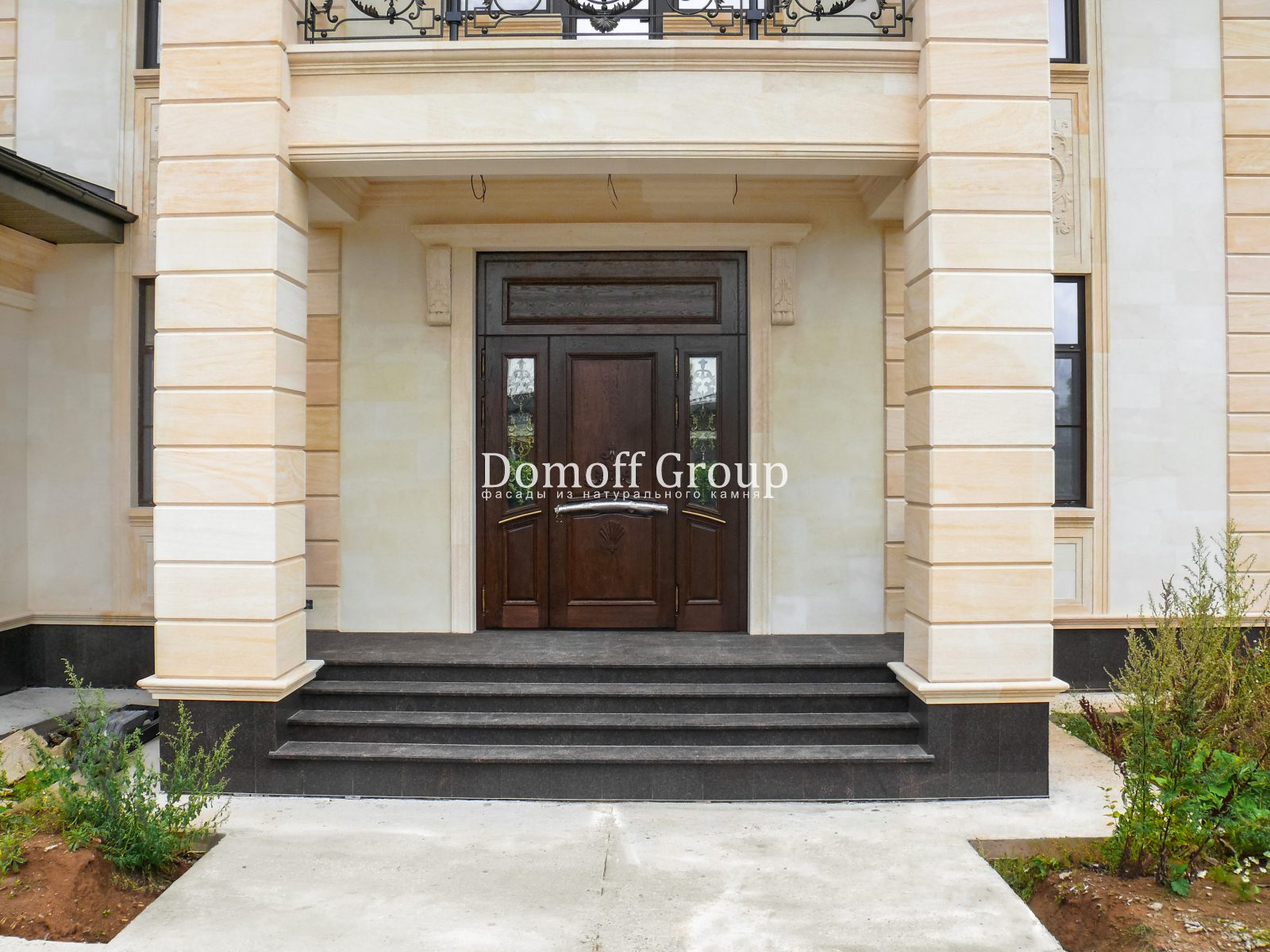

Кронштейны из камня поддерживают карниз над дверью – сандрик. Фотография из портфолио Domoff Group

Простейшее устройство карниза на кронштейнах изображено на фото ниже (по Михаловскому И. Б.), где поддерживающими элементами являются каменные плиты, установленные на ребро. Наличие ровной горизонтальной площадки у каждой опоры в ее верхней части  — обязательное условие для устойчивости всей конструкции. Также необходимо, чтобы каждый кронштейн поддерживал не одну, а две смежные плиты, сходящиеся по оси его горизонтальной проекции (вид сверху). Применение кронштейнов позволяет снизить длину и вес выносных плит.

Карниз на кронштейнах
Конструкция карниза на кронштейнах по И. Б. Михаловскому

Разновидности кронштейнов

По основному (ведущему) назначению кронштейны и консоли можно разделить на 2 большие группы: конструктивные и декоративные. В античной архитектуре кронштейны изначально выполняли опорную функцию и с усложнением ордера стали выполнять декоративную. В современном строительстве эти фасадные элементы можно использовать только для украшения, то есть лишь имитировать видимость поддержки. Это значит, что накладная отделочная консоль не может быть несущим элементом, а вот конструктивная может выполнять обе функции.

Консоль часто называют подвидом кронштейна и используют это слово как синоним. Отличия между консолями, кронштейнами и модульонами удобно рассмотреть в виде таблицы.

Характеристика

Кронштейн

Консоль

Модульон, модильон

Происхождение слова, дословный перевод От нем. Kragstein — выступающий камень. От фр. console  — консоль, кронштейн. От фр. modillon, итал. modiglione,  итал. modano — образец, модель.
Конструктивные особенности Часть опорной конструкции или самостоятельная деталь для поддержания и крепления на вертикально несущей поверхности элементов, выступающих горизонтально.

1. Выступ на стене (часто декорированный S-волютой) от горизонтальной консольной балки, особенностью конструкции которой является жесткая фиксация одного конца.

2. Кронштейн в виде S-волюты, где больший завиток испытывает основную нагрузку.

Фигурный кронштейн, часто S-образной, т. е. волютообразной формы.
Для каких элементов служат опорой Плиты карнизов, навесы, облицовочная кирпичная кладка фасадов, выносные плиты цоколей статуй, вазонов, балконов, эркеров, сандриков. Выносы сандриков, балконов, эркеров, карнизов, включая дверные. Плиты карнизов в ордерной архитектуре.
Для какого стиля архитектуры характерны Для любого, начиная с архитектуры Средних веков (романской, готической). Классическое и античное ордерное зодчество, архитектура Ренессанса.
Кронштейны под сандриком

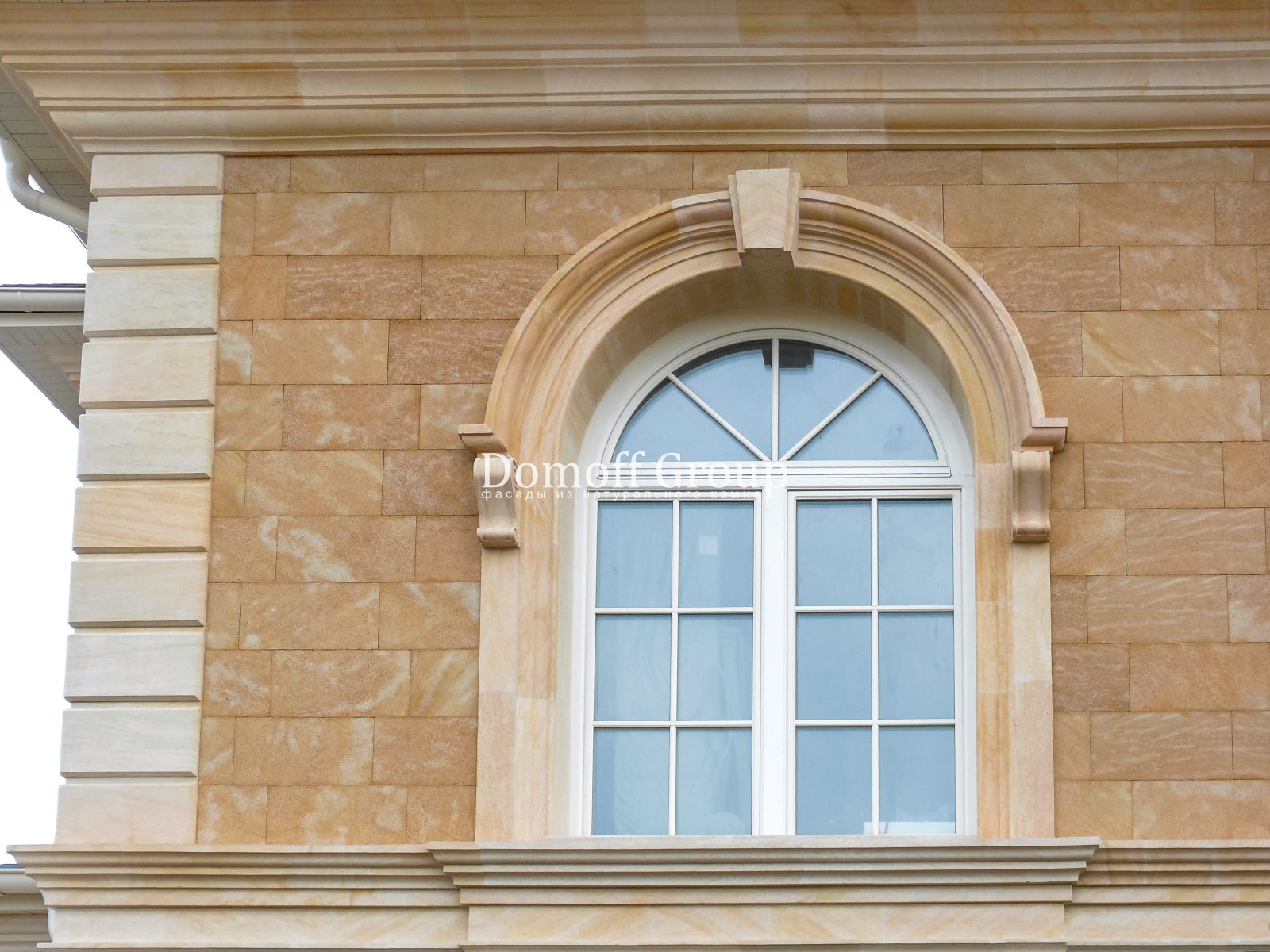

Аккуратные кронштейны поддерживают арочный сандрик. Фотография из портфолио Domoff Group

По наличию декора кронштейны можно разделить на простые и сложно украшенные. Профиль фигурных кронштейн-плит  может быть любым:

  • Прямолинейным;
  • Криволинейным (в форме гуська, каблучка);
  • Волютообразным — со спиральными завитками, в форме буквы S.

Характер декора отличается исключительным историческим разнообразием: от орнаментальной лепнины до сюжетных горельефов, включая изображения животных, ангелов, обережных масок, фантастических существ.

Кронштейны с головами животных
Кронштейны, украшенные головами слонов, Мадрид

Современное применение

В период Ренессанса всякий элемент ордерной архитектуры подвергся внимательному изучению и усложнению в плане декора, и фигурные кронштейны не стали исключением. Расцвет фантазии достиг пика в эпоху барокко и рококо, что отразилось на разнообразии форм и богатстве отделки. При переходе к классицизму внешний вид консолей и кронштейнов приобрел более скромные очертания. При этом элементы не утратили своего значения в качестве частей поддерживающей конструкции.

Современный интерес к строительству жилья неразрывно связан с интересом к внутренней и внешней отделке зданий. У консолей и модульонов появилось исключительно декоративное назначение, когда их расположение в экстерьере или интерьере лишь имитирует форму, ритм и стилистику классической либо античной архитектуры. Накладными отделочными кронштейнами украшают пространство под карнизами, балконами, лоджиями, эркерами, а также замковые камни, цоколи вазонов и статуй.

Декоративные кронштейны на фасаде

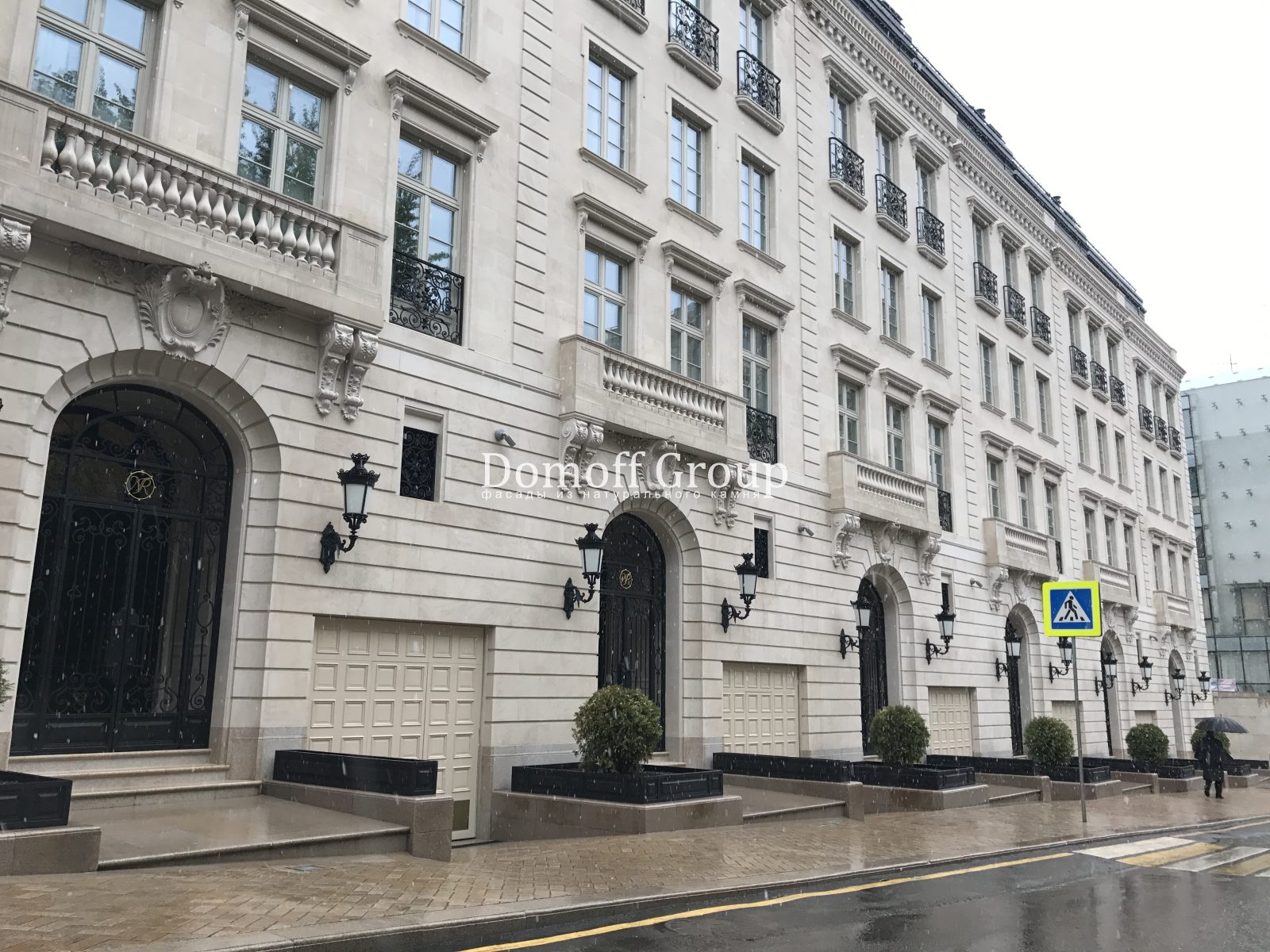

Декоративные кронштейны на фасаде здания ритмично поддерживают декоративные балюстрады, а также сандрики над окнами. Фотография из портфолио Domoff Group

В зависимости от материала изготовления, монтаж таких фасадных элементов осуществляется накладным способом, на клей и саморезы, или комбинированным, с помощью армирующей сетки и цементного раствора.

Материалы для изготовления кронштейнов

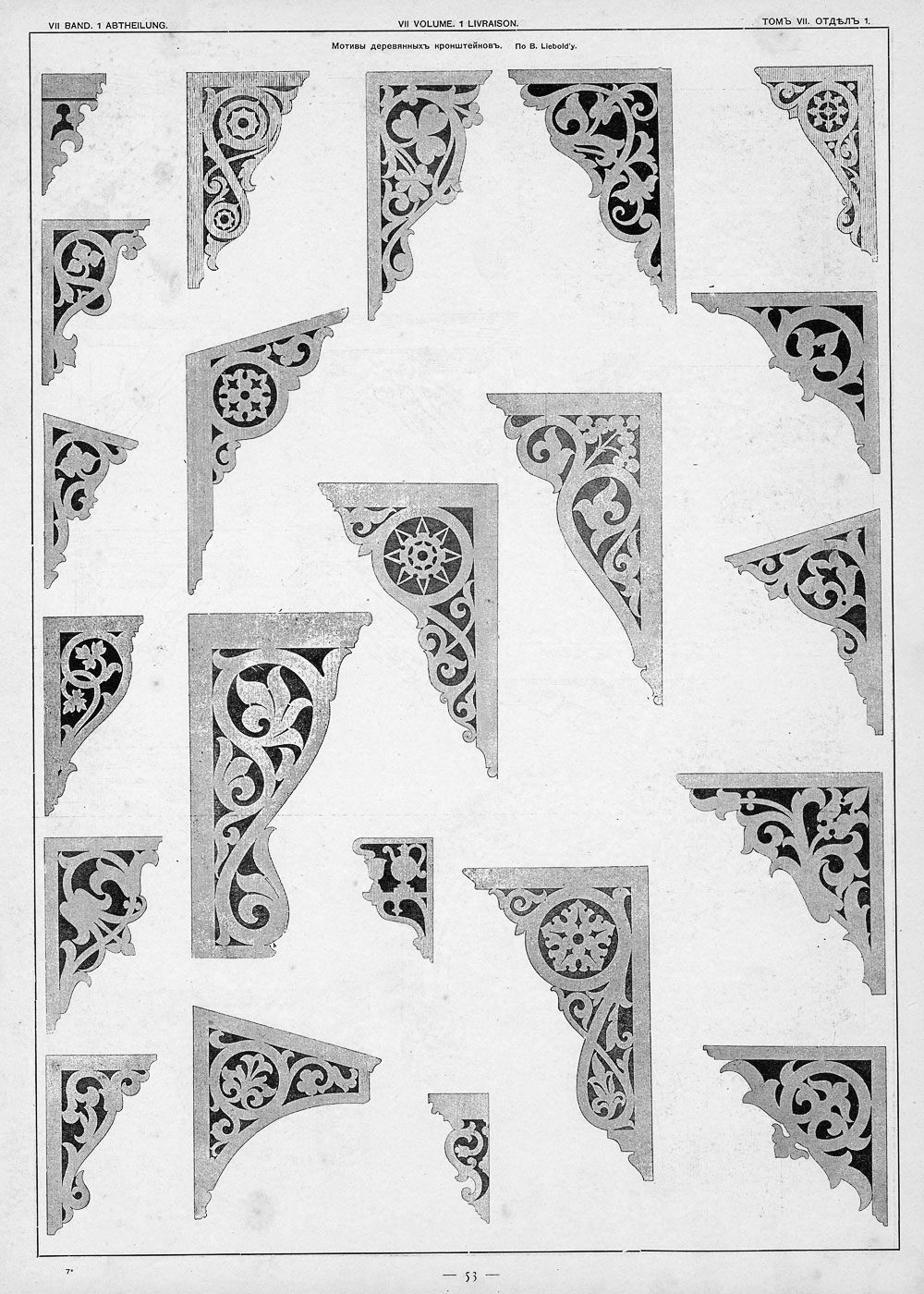

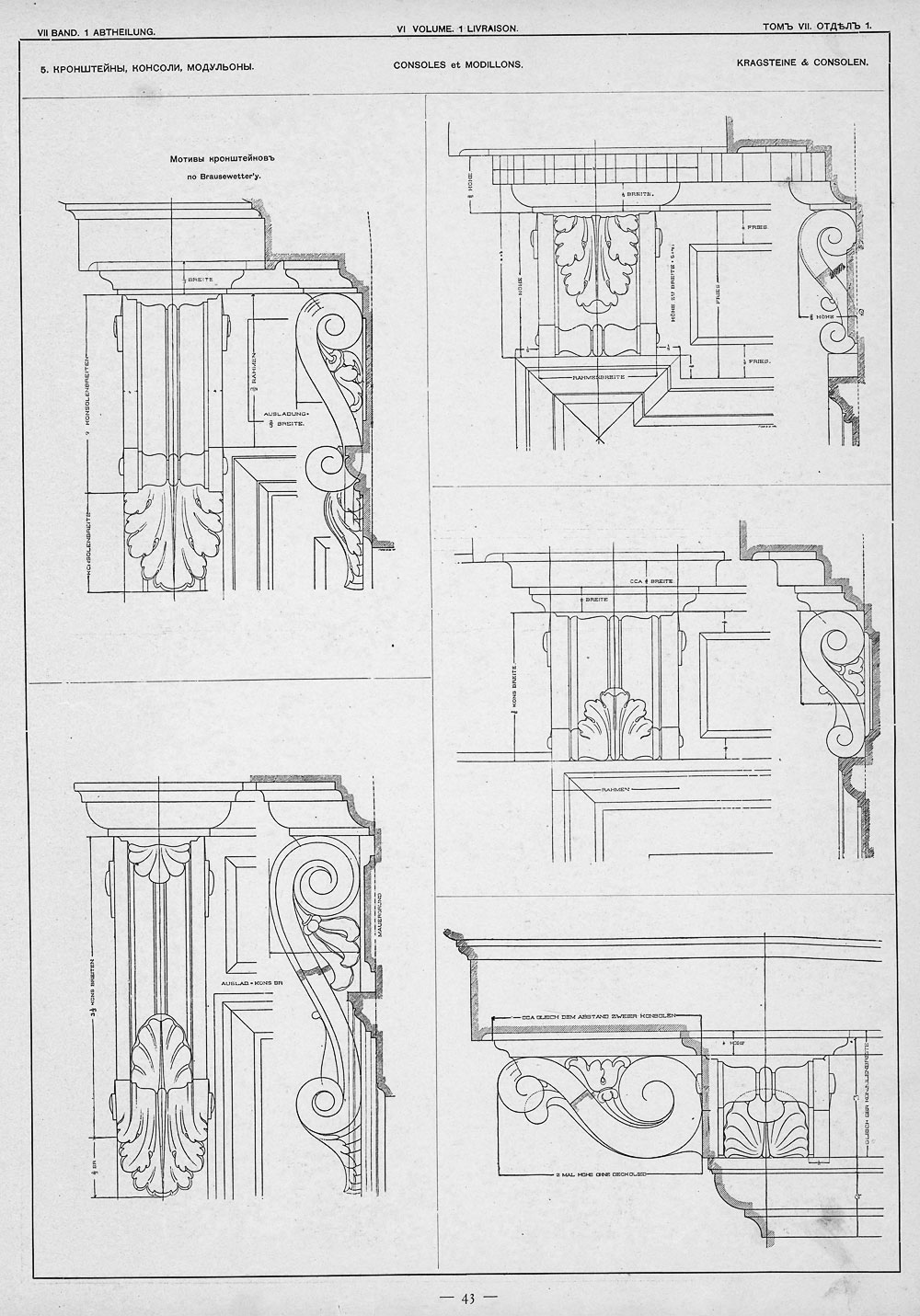

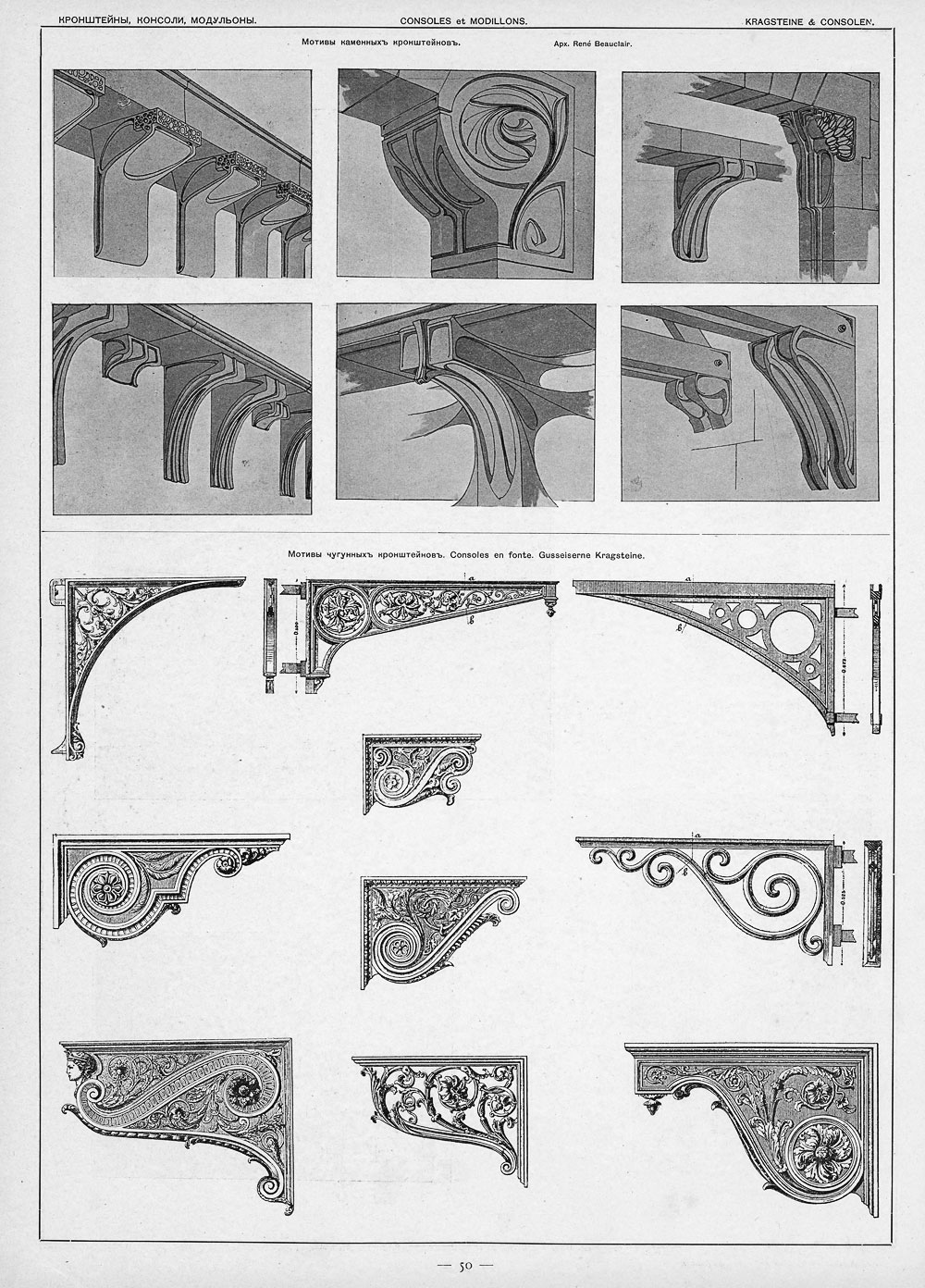

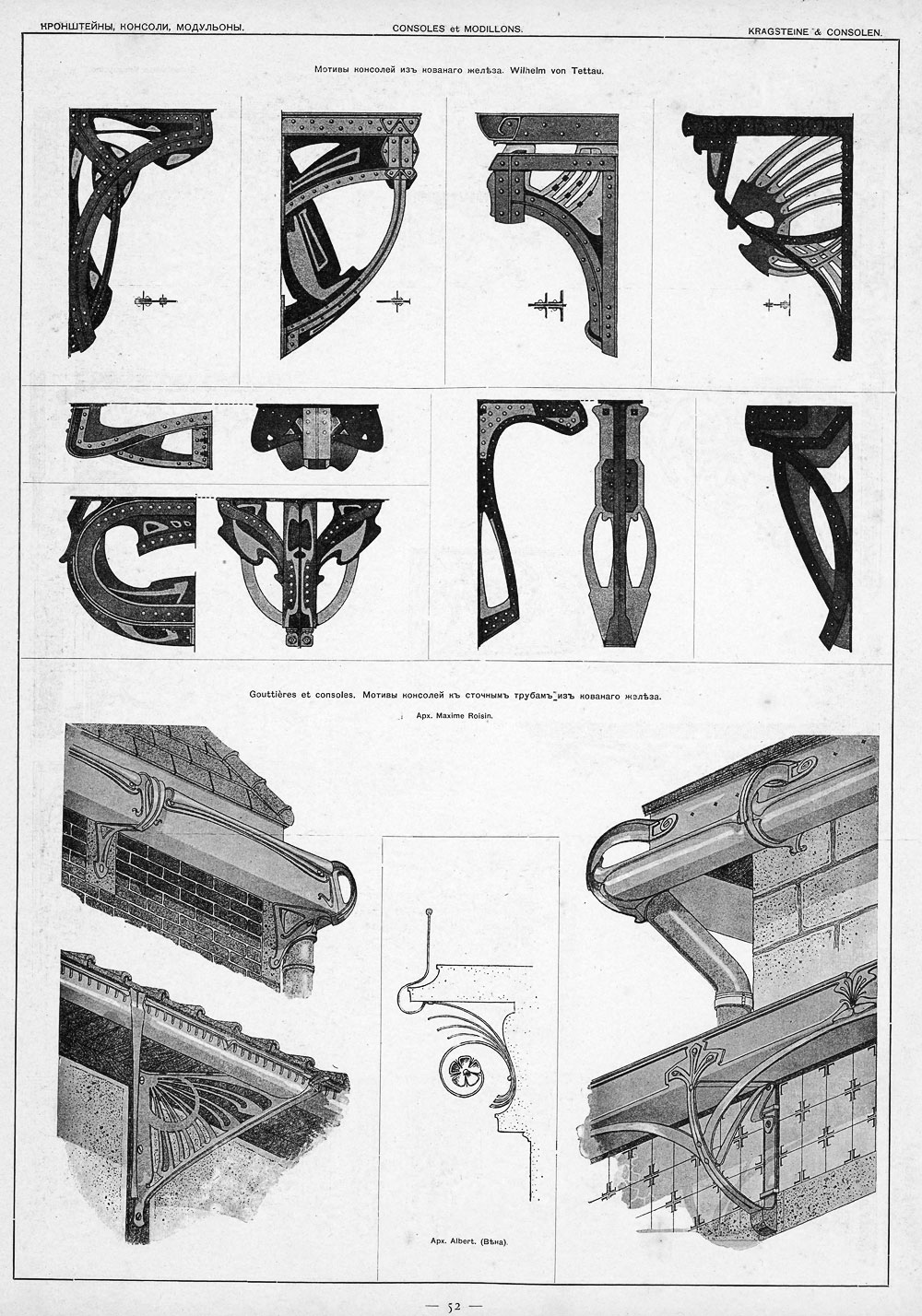

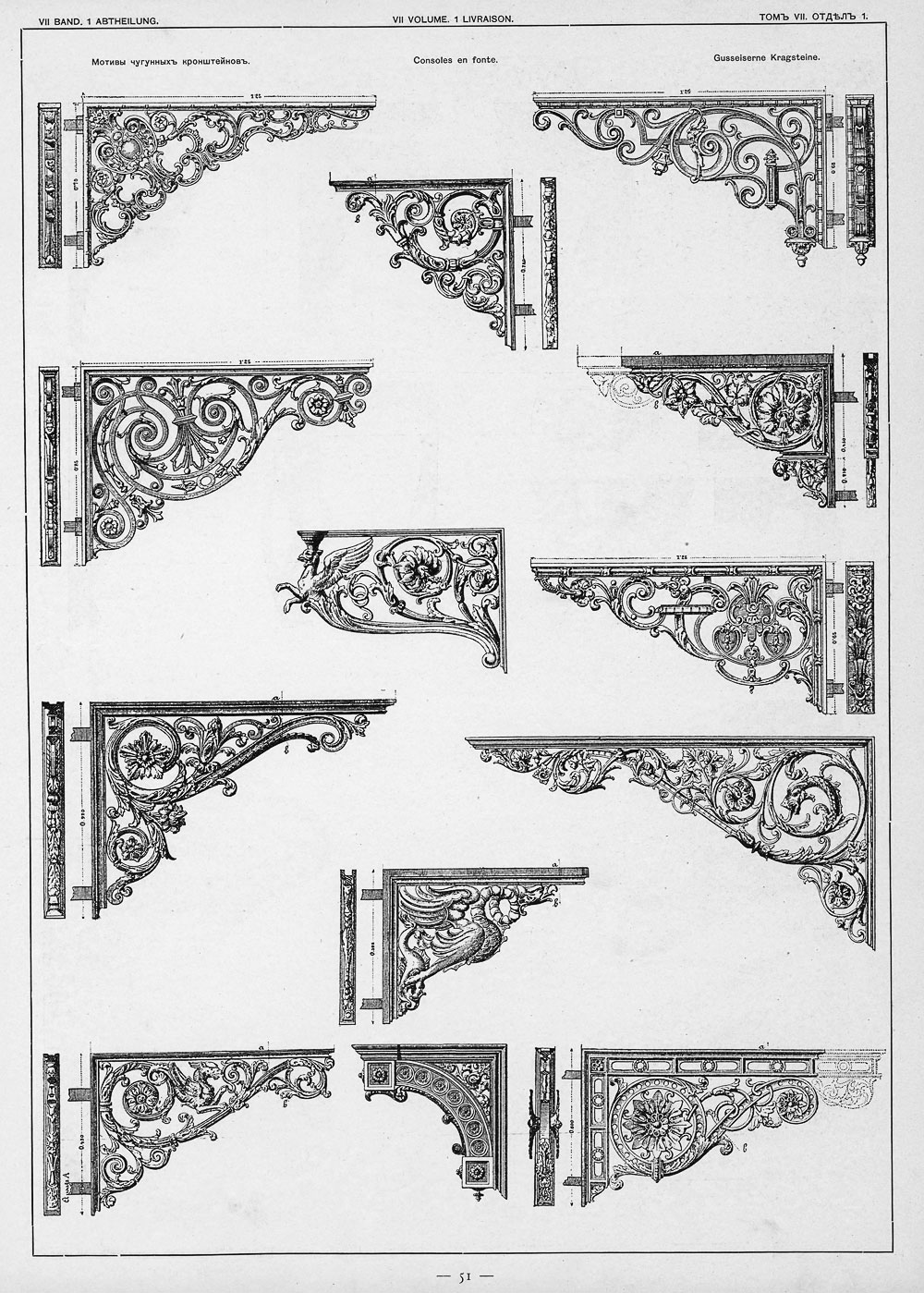

Г. В. Барановский в своей архитектурной энциклопедии собрал коллекцию эскизов различных консолей и кронштейнов из камня, кованого железа, чугуна и дерева. Из современных материалов для изготовления таких деталей применяют легкие полимеры  — полиуретан, а для нужд внутренней отделки — пенопласт (полистирол). Также в интерьере получила распространение гипсовая лепнина, которую не используют для отделки фасадов во влажном климате, без защиты от воды и осадков в целом.

Материал Преимущества Недостатки Ценовой сегмент
Полиуретан Малый вес, легкость монтажа, удовлетворительные характеристики прочности и устойчивости к погодным условиям и агрессивной среде. Вилка рабочих температур: от −60 °С до +80 °С. Это означает деформацию и порчу внешнего вида при нагревании солнечными лучами.  Эконом
Гипс Экологичность, негорючесть, долговечность при правильной эксплуатации и подходящих условиях. Подходит для внутренней отделки. Гигроскопичность (поглощение влаги из воздуха) неизбежно скажется на внешнем виде, если не использовать специальные покрытия. Эконом+
Дерево Экологичность, податливость в обработке, возможность самостоятельно изготовить детали с декором по своему эскизу, легкость монтажа. Отсутствие устойчивости к деформациям, влаге, химическим соединениям, горючесть. В зависимости от породы дерева показатели прочности могут сильно различаться. Средний
Кованое железо Долговечность, эксклюзивность изготовления, прочность, структурная невосприимчивость к старению из-за особенностей металлической кристаллической решетки. Подверженность коррозии, сложность изготовления сказывается на стоимости.  Премиум
Камень Прочность, экологичность, долговечность, эксклюзивность.  Сложный монтаж, дополнительные затраты на обследование устойчивости несущих стен к добавочной нагрузке, аренду техники, доставку и  установку тяжелых фасадных элементов. Премиум+

Строительные нормы и правила на изготовление и установку кронштейнов

Документы стандартизации Предмет стандартизации, примечания Размеры карнизного свеса
ГОСТ 23342-2012  Изделия архитектурно-строительные из природного камня Задает номинальные размеры для карнизов из камня, как для объемно-профильных изделий, а также предельные отклонения от них (п. 4.3.1, п. 4.3.2). Допускает изготовление карнизов других номинальных размеров и типов профилей по согласованию с потребителем (п. 4.3.2).
ГОСТ Р 58154-2018  Материалы подконструкций навесных вентилируемых фасадных систем (НФС) Определяет требования к материалам для изготовления кронштейнов и направляющих НФС (п. 5.2).
СП 70.13330.2012  Несущие и ограждающие конструкции Определяет порядок монтажных работ при установке кронштейнов на фасад (п. 7. 4)

Кронштейны из камня

Каменные кронштейны, консоли и модульоны отличаются безупречным видом и экологичной элегантностью. Эти фасадные элементы универсальны с точки зрения стилистики, то есть характерны для любого направления — от античности до наших дней. Низкопористые виды камня — мрамор, габбро, кварцит, гранит — отличаются повышенной устойчивостью к таким внешним факторам, как перепады температур, влажность, смена погодных условий, механические воздействия, агрессивная химия.

Преимущества заказа и установки каменных кронштейнов на фасад здания очевидны:

  • Возможность изготовления архитектурных элементов по индивидуальному проекту;
  • Эксклюзивность и сдержанное благородство дизайна классического экстерьера, который закономерно привлекает внимание;
  • Монтаж от профессионалов под ключ не требует вмешательства владельца;
  • Фасадный декор из камня сохраняет свои прочностные свойства и внешний вид в течение нескольких поколений.

Ознакомиться  с вариантами готовых решений и заказать звонок специалиста вы можете на странице каталога «Кронштейны и модульоны» от Domoff Group.
