Что такое архитектурный антаблемент

Понятие «антаблемент» рассматривают только в контексте ордерной архитектуры. Корни этого слова можно найти во французском (entablement), итальянском (intavolatura) и латинском (tabula) языках. В буквальном переводе оно означает что-то «плоско положенное» и «лежащее на столе», а также плоскую плиту, доску.

Этим обобщающим термином называют систему верхнего горизонтального перекрытия, образованного балками и  несомого колоннами в античной или стенами в современной архитектуре. Как и для любой секции ордера, для нее характерно трехчастное деление (снизу вверх) на архитрав, фриз и карниз.

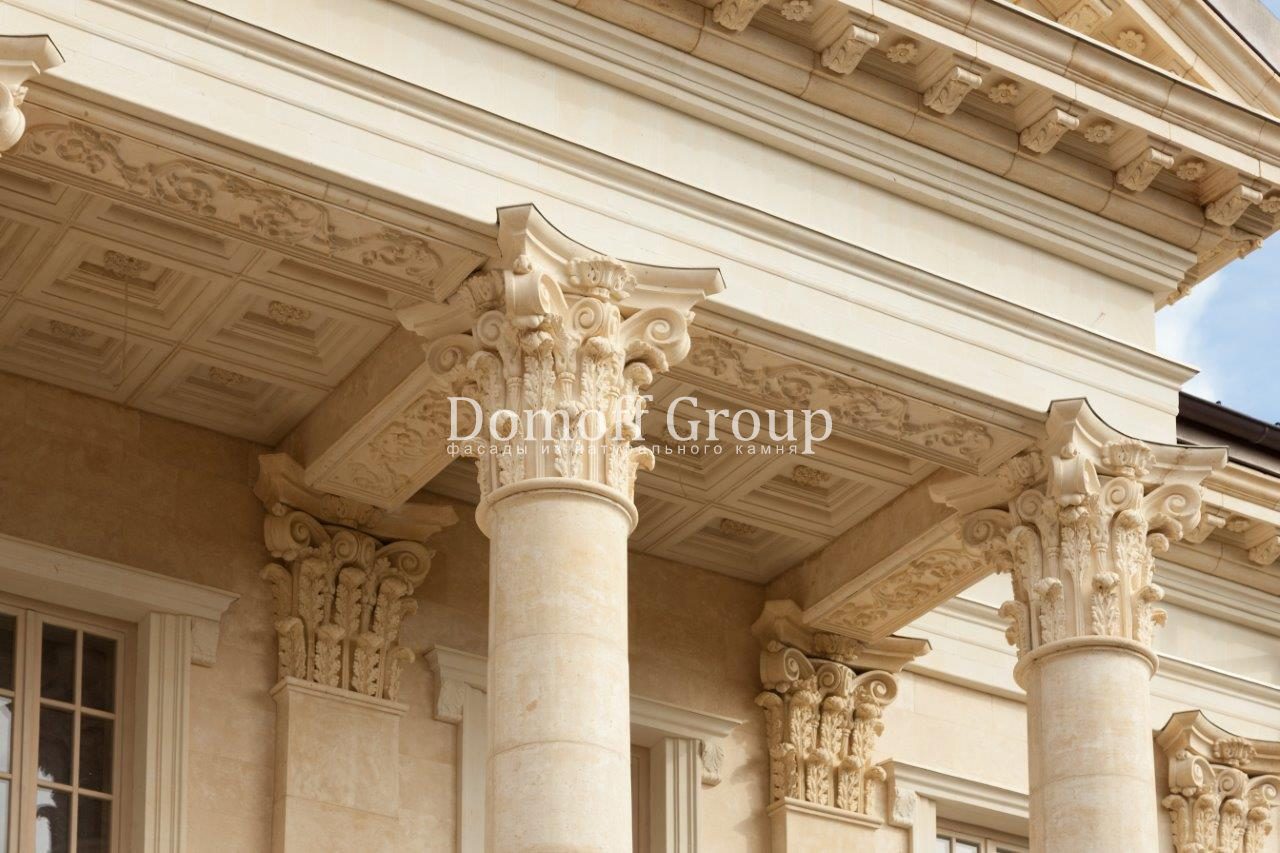

Антаблемент из камня
Коринфские колонны поддерживают антаблемент из камня, четко разделенный на архитрав, фриз и карниз. Фотография из портфолио Domoff Group

Архитектурный ордер — это система пропорций и правил взаимного расположения элементов в композиции, где каждому предписана допустимая форма и место. Антаблемент — не исключение, а одна из трех базовых ордерных частей, по которым определяют порядок для других составляющих.

Антаблемент в архитектуре

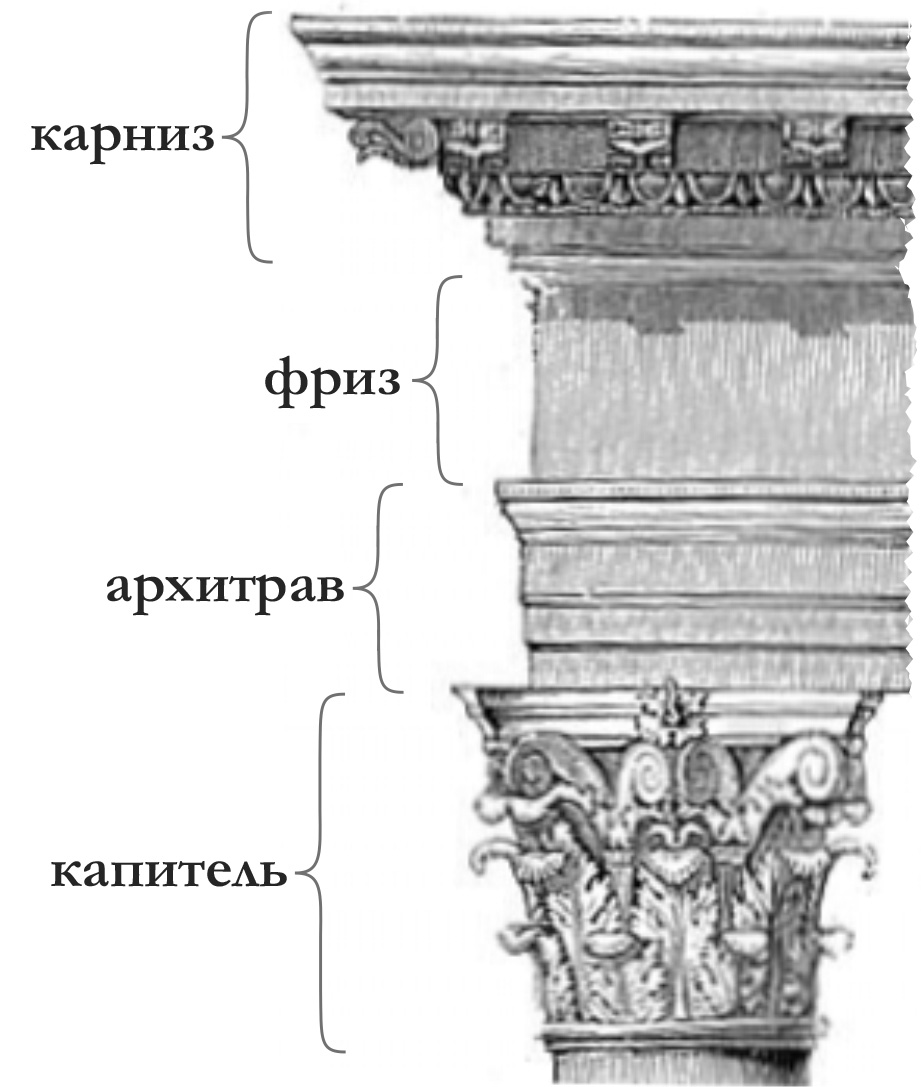

Строение архитектурного антаблемента

Место антаблемента в ордере

Будучи верхней частью конструкции, антаблемент является несомым элементом, который поддерживают колонны. Однако самая нижняя каменная балка — архитрав — выступает в роли несущей для остальных.

Фриз, расположенный выше, представляет собой украшенное место выхода торцов поперечных балок. В дорическом ордере декор представлен триглифами, которые перемежаются с метопами — квадратными или прямоугольными плитами с росписью или рельефом. В дальнейшем фризом стали называть горизонтальные полосы поясного типа, обрамляющие или украшающие другие архитектурные элементы.

Венцом всей группы является карниз — горизонтальный выступ, с помощью которого за пределы фасада отводится дождевая вода.

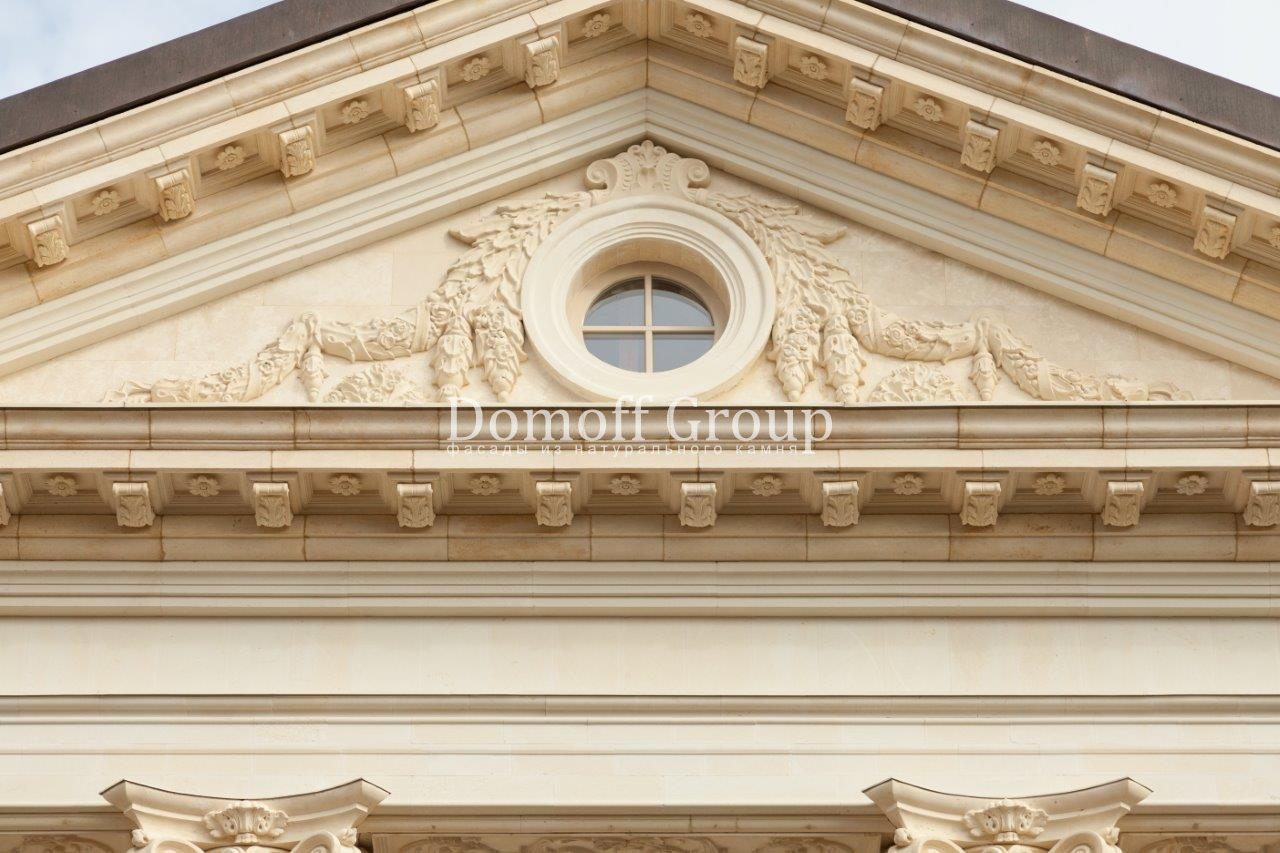

Антаблемент с карнизом, украшенным модульонами
Антаблемент с карнизом, украшенным модульонами. Фотография из портфолио Domoff Group

Что касается пропорций, то итальянский архитектор Джакомо да Виньола соотнес высоты антаблемента и колонн как 1:4 («Правило пяти ордеров архитектуры», 1562), назвав такой ордер неполным. Полный античный ордер, по канону Виньолы,  должен включать пьедестал, который, в свою очередь, должен соотноситься с колоннами и антаблементом как 4:12:3.

Разновидности антаблемента, фото

По аналогии  с  полным и неполным ордером при отсутствии пьедестала, антаблемент также может быть:

  • Неполным, когда отсутствует фриз;
  • Облегченным — без архитрава.

Антаблементы различаются по структуре в зависимости от ордера. С развитием архитектуры их декор стал усложняться, а пропорции переосмысляться. В эпоху Возрождения архитекторы создали множество сложнокомпозитных антаблементов, смело отступив от сложившихся канонов.

Наименование ордера/название части

Тосканский

Дорический

Ионический

Коринфский

Композитный

Архитрав

Гладкий

Разделен уступами на 3 горизонтальных полосы (фасции). Они служат для маскировки строительных швов, а также зрительно облегчают восприятие несущей балки.

Фриз

Гладкий

Триглифы чередуются с метопами.

Выполняет декоративную функцию, так как его украшают рельефными сюжетами и росписью.

Карниз

Простой

Украшен мутулами, а в римском варианте — дентикулами. Присутствуют модульоны.

Присутствуют дентикулы и модульоны.

Добавляются декоративные кронштейны в виде листьев аканта.

Может быть украшен дентикулами, кронштейнами, модульонами.

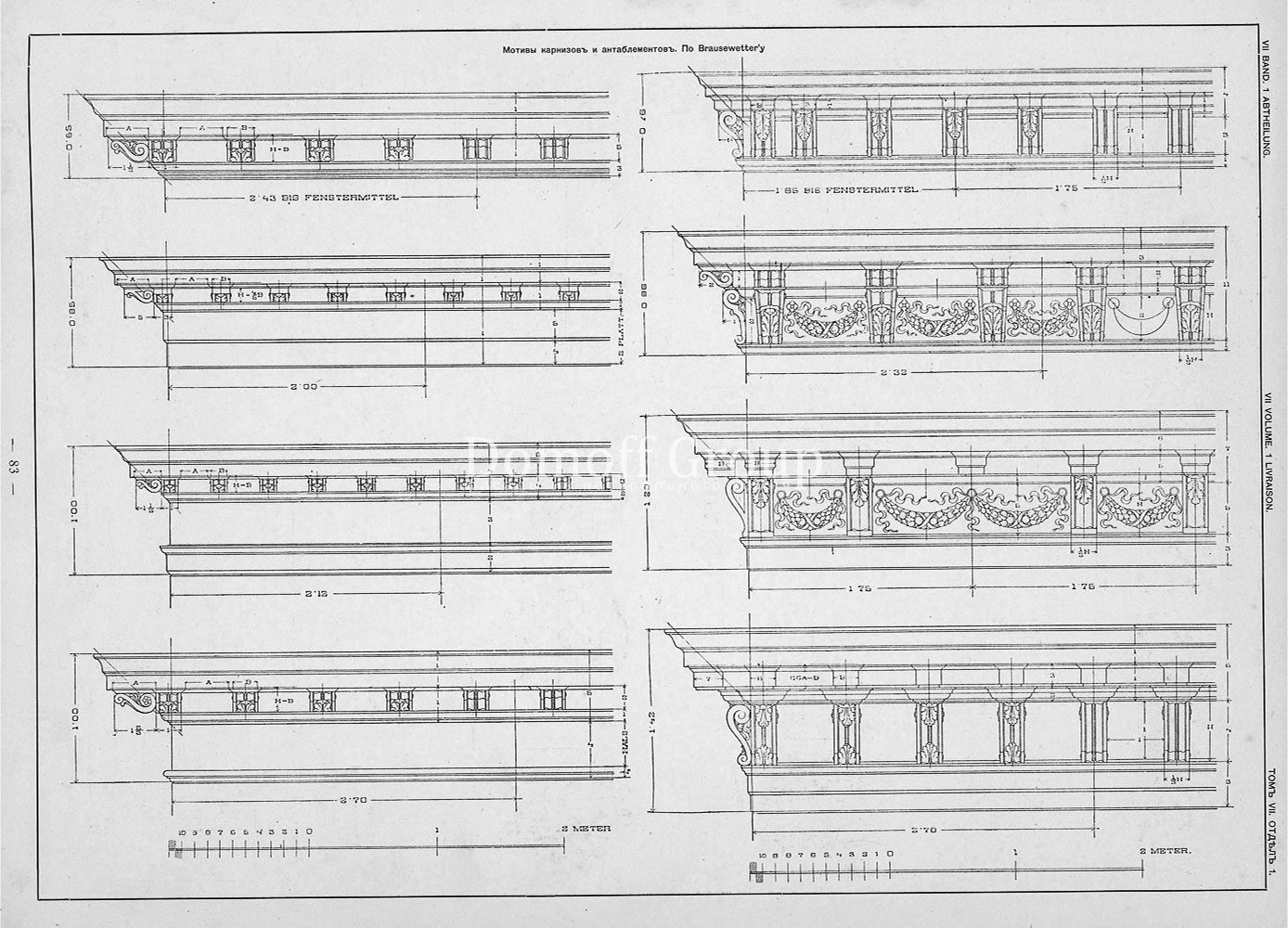

Чертежи карнизов и антаблементов
Мотивы карнизов и антаблементов из архитектурной энциклопедии Г. В. Барановского

Современное применение

В современной архитектуре к возведению системы классических колонн по античным ордерам прибегают редко. Однако антаблемент может применяться в качестве завершающего элемента для стен, пилястр и полуколонн.

Здание Ново-Екатерининской больницы в Москве, на углу Петровки и Страстного бульвара, построенное в 1776 г. в стиле классицизма по проекту Матвея Казакова, имеет ордерный трехчастный антаблемент.

Здание Ново-Екатерининской больницы
Антаблемент Ново-Екатерининской больницы

Здание Дома Союзов (Дома Благородного Собрания) имеет полный ордерный  антаблемент со стороны фасада, и еще один —  с торца, где пилястры упираются в декоративный фризовый пояс.

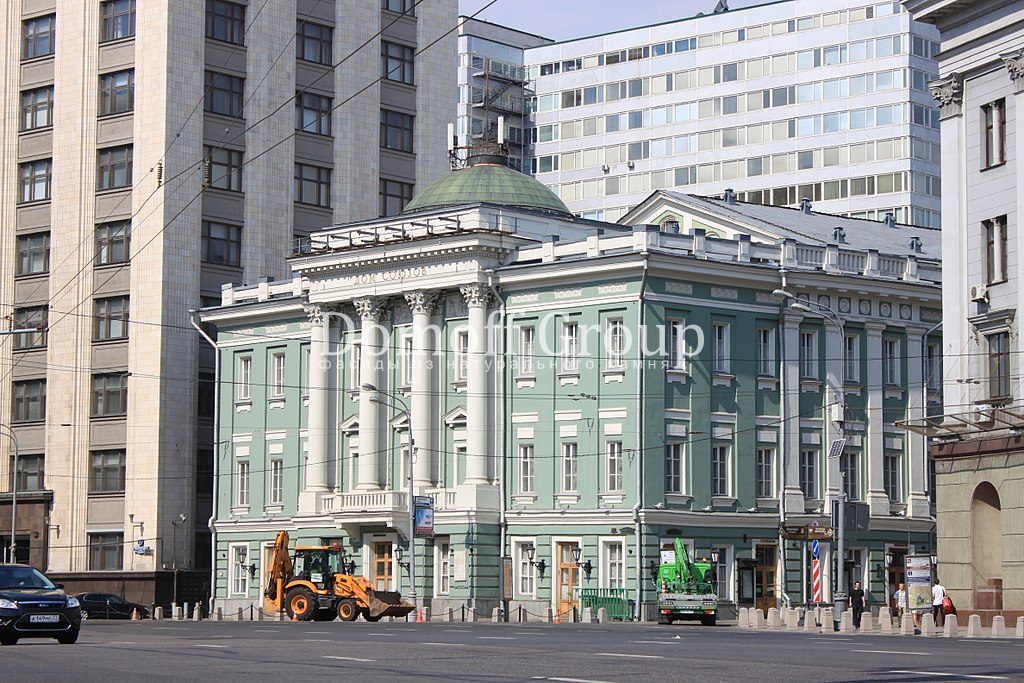

Здание Дома Союзов
Антаблемент Дома Благородного собрания

Увидеть облегченную конструкцию антаблемента в зданиях современной Москвы — не такая уж и редкость, многие строения в стиле неоклассицизма завершаются парой из фриза и карниза, например, как этот павильон станции метро Новослободская, открытой в 1952 г.

Павильон станции метро Новослободская
Павильон станции м. Новослободская с облегченным антаблементом без архитрава

Увидеть антаблементы вживую можно и у других известных архитектурных строений в стиле классицизма и неоклассицизма, например:

  • В здании Московского университета на Моховой улице;
  • В особняке Глебовой-Бурышкиных;
  • В корпусе Лазаревского института;
  • У 5-ого павильона ВДНХ.

Дома Культуры, Дворцы творчества, Дворцы профсоюзов, возведенные в эпоху СССР, практически все находятся в античном ордере, то есть имеют пьедестал, колонны, антаблемент, фронтон.

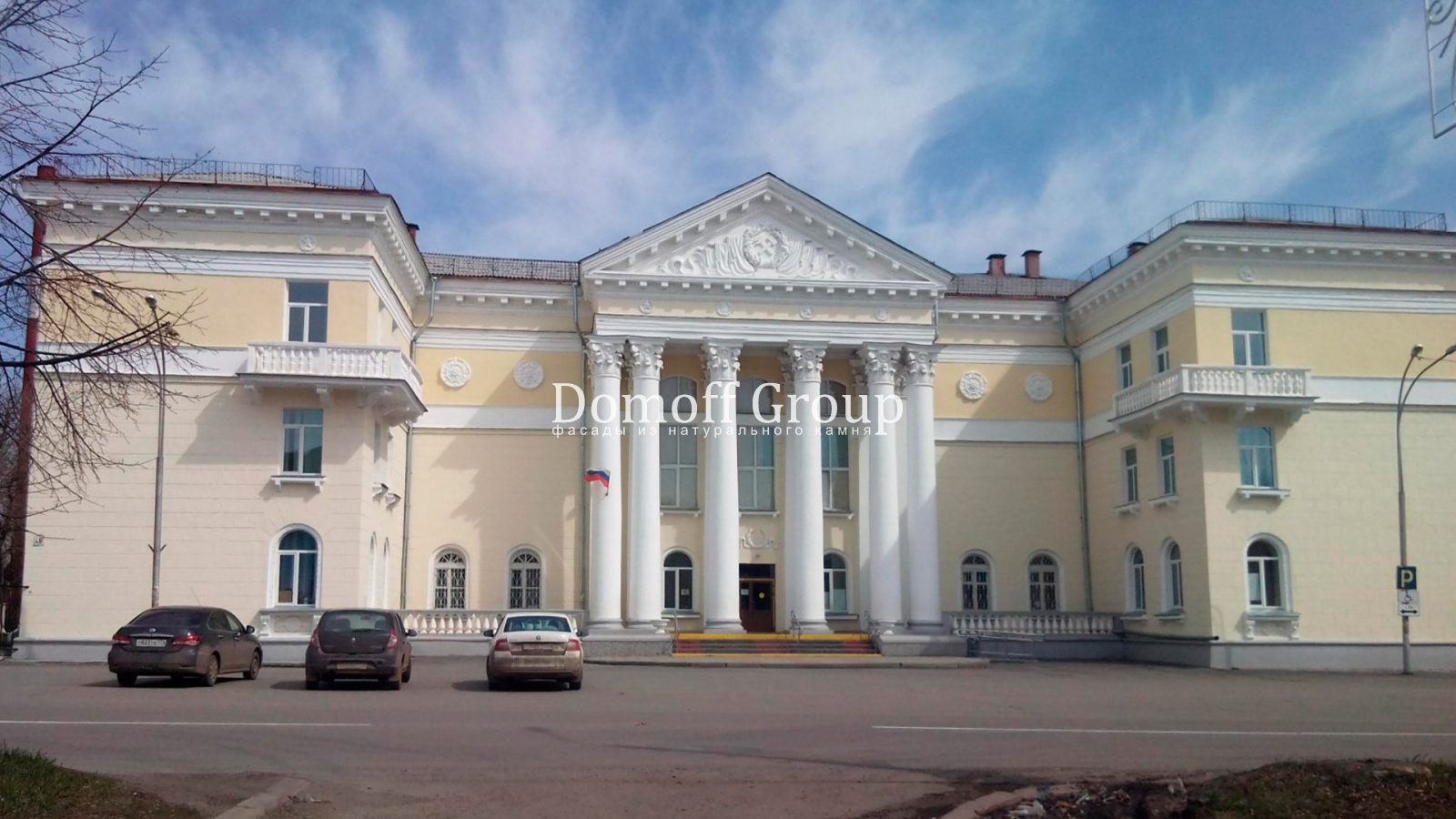

 Дворец культуры времен СССР
Дворец угольщиков, г. Копейск, 1933 г. Ныне — Дворец творчества детей и молодежи

Строительные материалы для антаблемента

В качестве строительных материалов в Древнем Риме и Греции применяли древесину различных по твердости пород, каменные блоки, сырцовый и обожженный кирпич, бронзу. Из камней естественной формы собирали фундамент и барабаны колонн.  Из железа изготавливали крепежные элементы, например штыри, которые соединяли куски горных пород. Для этого в них выдалбливали отверстия, пока в обиход не вошел скрепляющий раствор. Из бронзы ковали тонкие балки, предназначенные для сбора сложных конструкций — ферм и обрешетки.

Материалом современных несущих балок служит дерево, металл, включая облегченную сталь, железобетон. Накладные бутафорские профили в стиле верхней секции античных храмов могут быть изготовлены из легких материалов, например, пластмасс (полистирола, полиуретана). Некоторые их виды бывают горючи, неустойчивы к прямым солнечным лучам и механическим повреждениям.

Так как антаблемент — массивная конструкция, все материалы по весу и оказываемой на здание нагрузке можно разделить на 2 большие группы. Рассмотрим их в виде таблицы:

Свойства  Материалы с плотностью до  1600 кг/м3 Материалы с плотностью более 1600 кг/м3
Название материалов  Дерево, полиуретан (ПУ), полистирол (ПС) Камень, бетон, железобетон, кирпич
Устойчивость к механическим повреждениям Только у ПУ

+

Огнеупорность

+

Устойчивость к погодным условиям Устойчивость изделий из ПУ выше, чем из ПС

+

Сложность монтажа  Простой  Требуются профессиональные строительно-монтажные работы

Документы, регламентирующие монтаж антаблемента

Документы стандартизации

Предмет стандартизации, примечания

Размеры карнизного свеса/другие примечания

СП 17.13330.2017.

Свод правил. Кровли. Актуализированная редакция СНиП II-26-76 (утв. Приказом Минстроя России от 31.05.2017 N 827/пр) (ред. от 18.02.2019)

Карниз должен удовлетворять общим требованиям безопасности, предъявляемым к кровлям зданий при проектных, ремонтных и реконструкционных работах.

Зависят от типа водоотведения (п. 8.3, п. 9.3):

  • При неорганизованном или наружном — не менее 60 см;
  • При внутреннем  — не менее 10 см.




СП 48.13330.2019.

Свод правил. Организация строительства. СНиП 12-01-2004

Безопасность зданий и сооружений при градостроительной деятельности, кроме объектов ИЖС.



СП118.13330.2012

Общественные здания и сооружения

Безопасность общественных зданий и сооружений при строительстве, ремонте и реконструкциях.

При неорганизованном водостоке в зданиях до 2-х этажей включительно вынос карниза должен быть не менее 60 см (п. 4.25).

СТО НОСТРОЙ 2.13.81-2012

Крыши и кровли. Требования к устройству, правилам приемки и контролю.

Стандарт национального объединения строителей регламентирует требования к строительству различных видов крыш и их приемке.



ГОСТ 23342-2012

Изделия архитектурно-строительные из природного камня.

Изделия архитектурно-строительные из природного камня

Задает номинальные размеры для карнизов из камня, как для объемно-профильных изделий, а также предельные отклонения от них (п. 4.3.1, п. 4.3.2). Допускает изготовление карнизов других номинальных размеров и типов профилей по согласованию с потребителем (п. 4.3.2).

СП 20.13330.2016

Нагрузки и воздействия.

Требования по назначению нагрузок, воздействий и их сочетаний.



СП 70.13330.2012

Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3)

Осуществление и приемка строительно-монтажных работ при возведении зданий и сооружений, во всех отраслях народного хозяйства.



Антаблемент из камня

Античный ордерный антаблемент нуждается в достойном основании в виде колонн. Такое решение подойдет для элитных особняков и родовых имений. Эта система может покоиться и на стенах, тектонически оформленных пилястрами и полуколоннами.

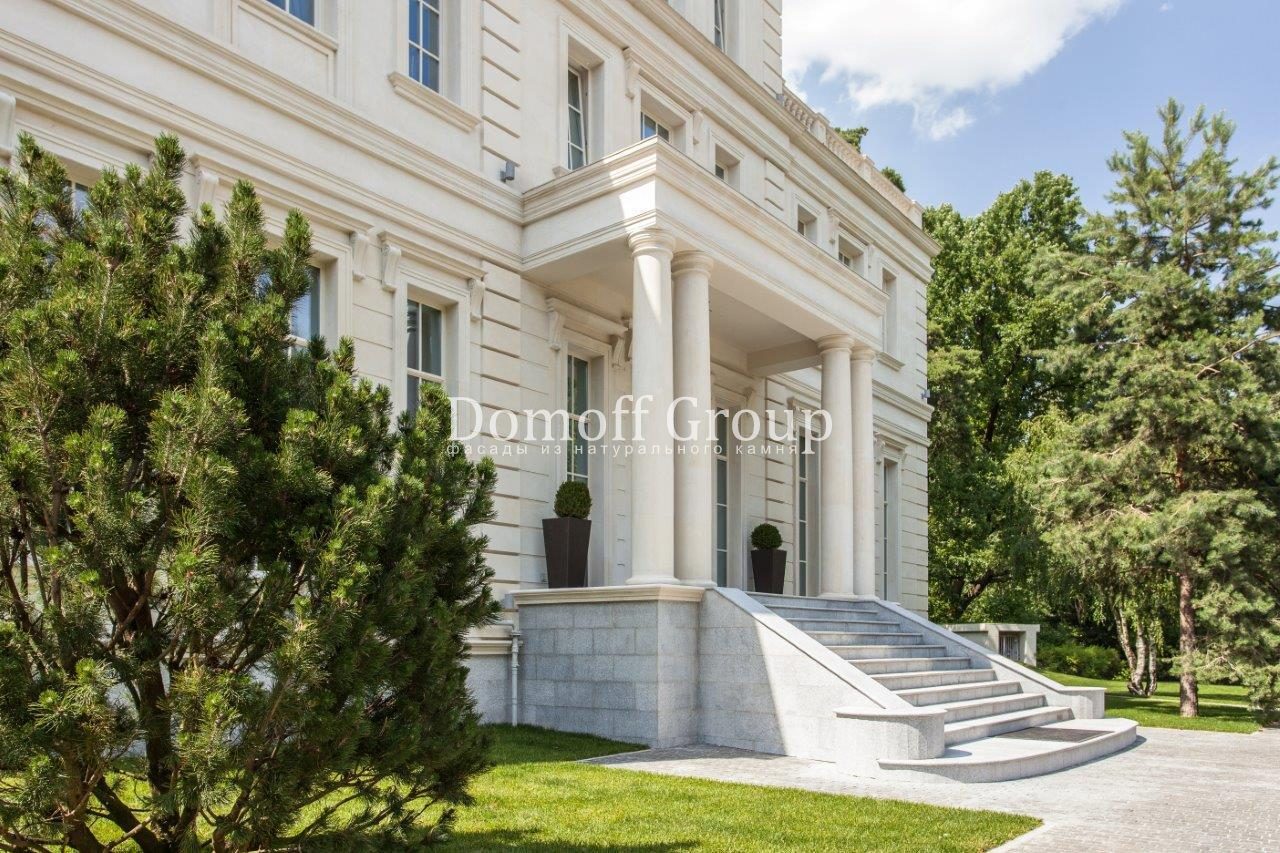

Антаблемент входной группы
Входная группа из колонн с антаблементом украшает вход загородного дома в поселке Екатериновка. Фотография из портфолио Domoff Group

Конструкция из архитрава, фриза и карниза может эстетично завершать не только вход в загородный дом, построенный по подобию палаццо, но и храм, портик, частный родниковый грот. За архитектурный образец можно взять конструкцию грота, возведенного в Александровском саду в 1821 г.,  в стиле русского классицизма.

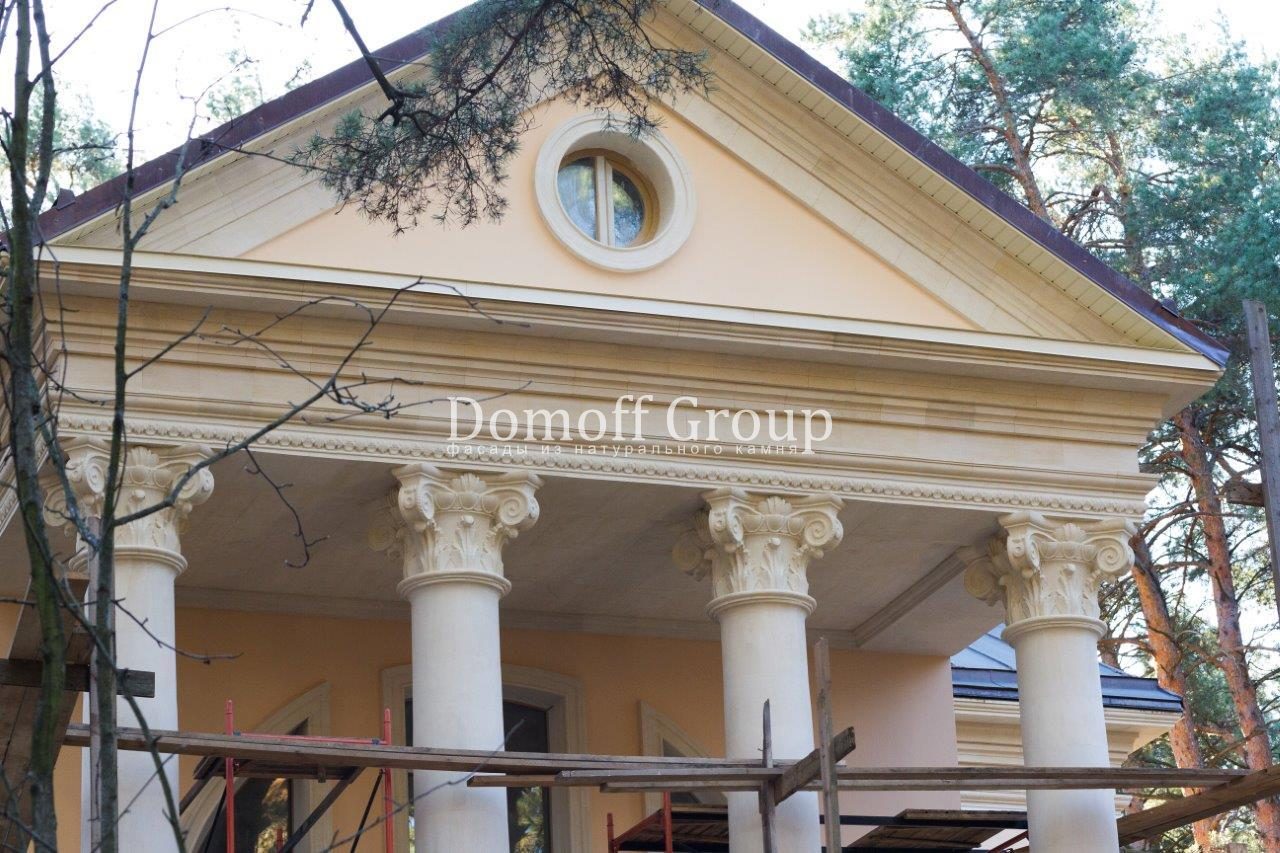

Установка антаблемента из камня
Установка антаблемента из камня для резиденции в поселке Горки. Фотография из портфолио Domoff Group

Для правильной установки массивной конструкции необходимо предварительное проектирование с расчетом нагрузок и напряжений. Использовать накладной профиль, имитирующий уровни античного навершия, также можно, если учесть 2 важных момента:

  • Верхняя часть здания должна обладать достаточной для монтажа высотой; в противном случае необходимо поднять крышу и добавить нужные сантиметры;
  • Перед заказом каменной конструкции необходимо обследовать стены и фундамент здания на предмет возможной усадки, а также получить консультацию по точкам и способам крепления профилей, изготовленных из горных пород.

Ознакомиться с предложением по  декоративным элементам из камня для создания фризовых декоративных поясов, колонн и карнизных свесов, вы можете в разделе «Фасадный декор» от Domoff Group.
