Что такое лопатка в архитектуре

Лопатка на фасаде (другие названия – лизерна, лизе́на) – плоский выступ с низким подъемом над основным уровнем стены вдоль всей ее высоты, обычно не имеющий полноценной базы и капители. Очертания этих частей могут быть выполнены схематично или отсутствовать вовсе.

Что такое лопатка в архитектуре

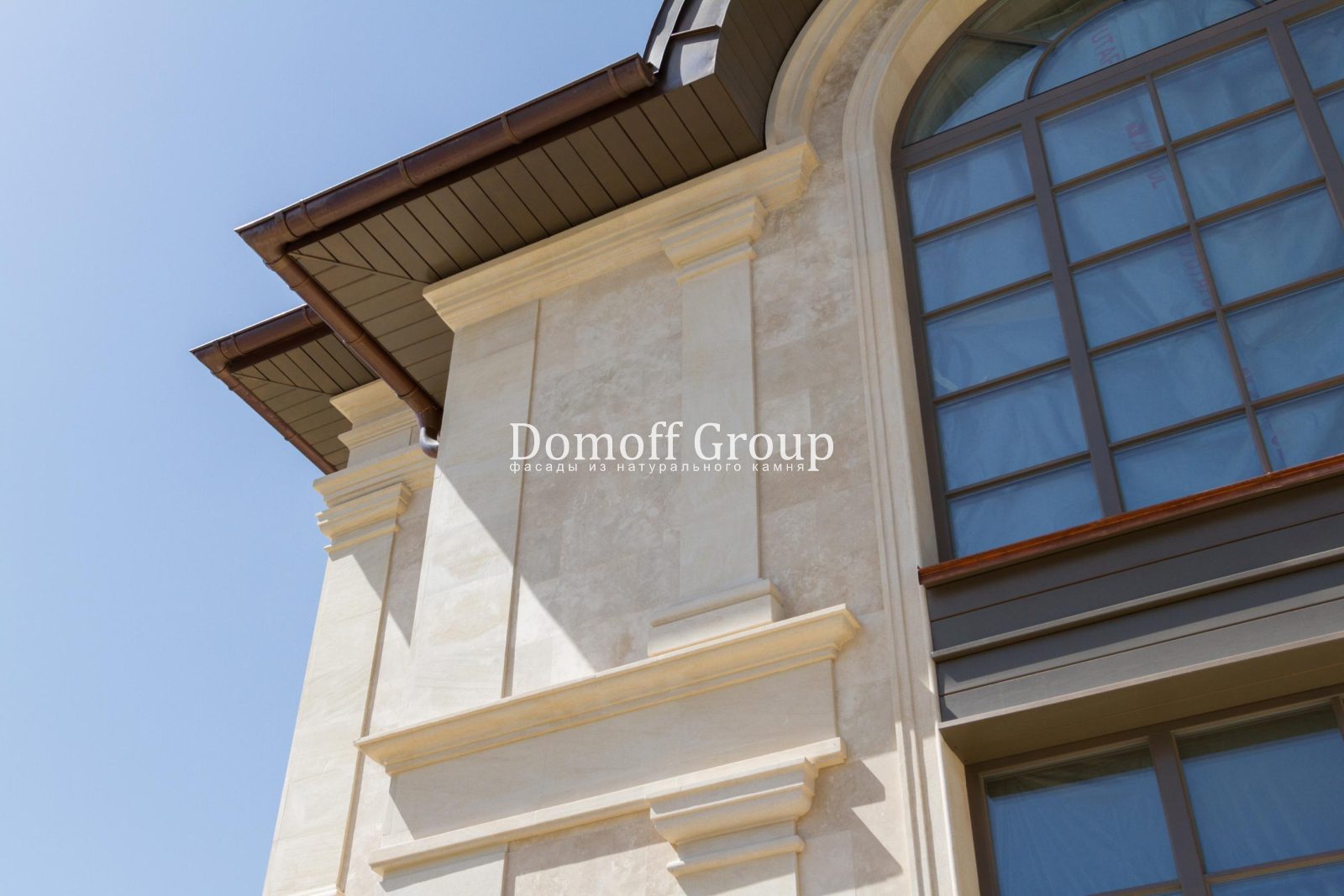

Лопатка из камня с упрощенной имитацией базы и капители в фасадном декоре. Фотография из портфолио Domoff Group

Элемент характерен для средневековой архитектуры Западной Европы и древнерусского зодчества. В современной фасадной отделке лопатки применяют в проектах, копирующих или содержащих интерпретацию экстерьера зданий и сооружений середины XIV в.

Происхождение и назначение

Первая функция лопаток четко отслеживается с XI века, когда перед зодчими встала необходимость решить задачу перекрытия внутреннего пространства в каменных зданиях. Им предстояло создать новую систему распределения нагрузок. И в южнорусских, и в новгородских постройках приемы были одинаковы, что описано историком архитектуры П. Н. Максимовым. Так, внутренние подпружные арки располагались ниже примыкающих сводов. Тяжесть конструкции передавалась на столбы и стены. Их усиливали лопатками с обеих сторон в местах примыкания. Таким образом, лизены можно рассматривать как контрфорсы, укрепляющие массив стены.

П. Н. Максимов отмечал, что форма лопатки является простейшей, что свойственно архитектуре и фасадной отделке многих стран. Поэтому элемент как нельзя лучше подходит для вертикального членения. Этот прием легко увидеть на фасадах новгородских церквей середины XIV в.

Третья функция лопаток – декоративная, они непосредственно участвуют в системе оформления. В целом, для русского зодчества того времени характерно расположение внешних элементов на фасаде таким образом, чтобы они повторяли очертания внутренних конструктивных форм. Так добивались единства облика и целостности восприятия  всего здания.

Разновидности

Кроме простейшей вертикальной лопатки, которая продолжается на всю высоту стены, различают еще 2 вида (по Д. В. Артюховичу):

  • Висячая, или обрывающаяся, нижний конец которой окружен фоном, то есть не опирается на цоколь, профилированный гурт, постамент;
  • Огибающая, или угловая, когда 2 вертикальные лопатки смыкаются на гранях строительного объема.
Пример лопатки в архитектуре

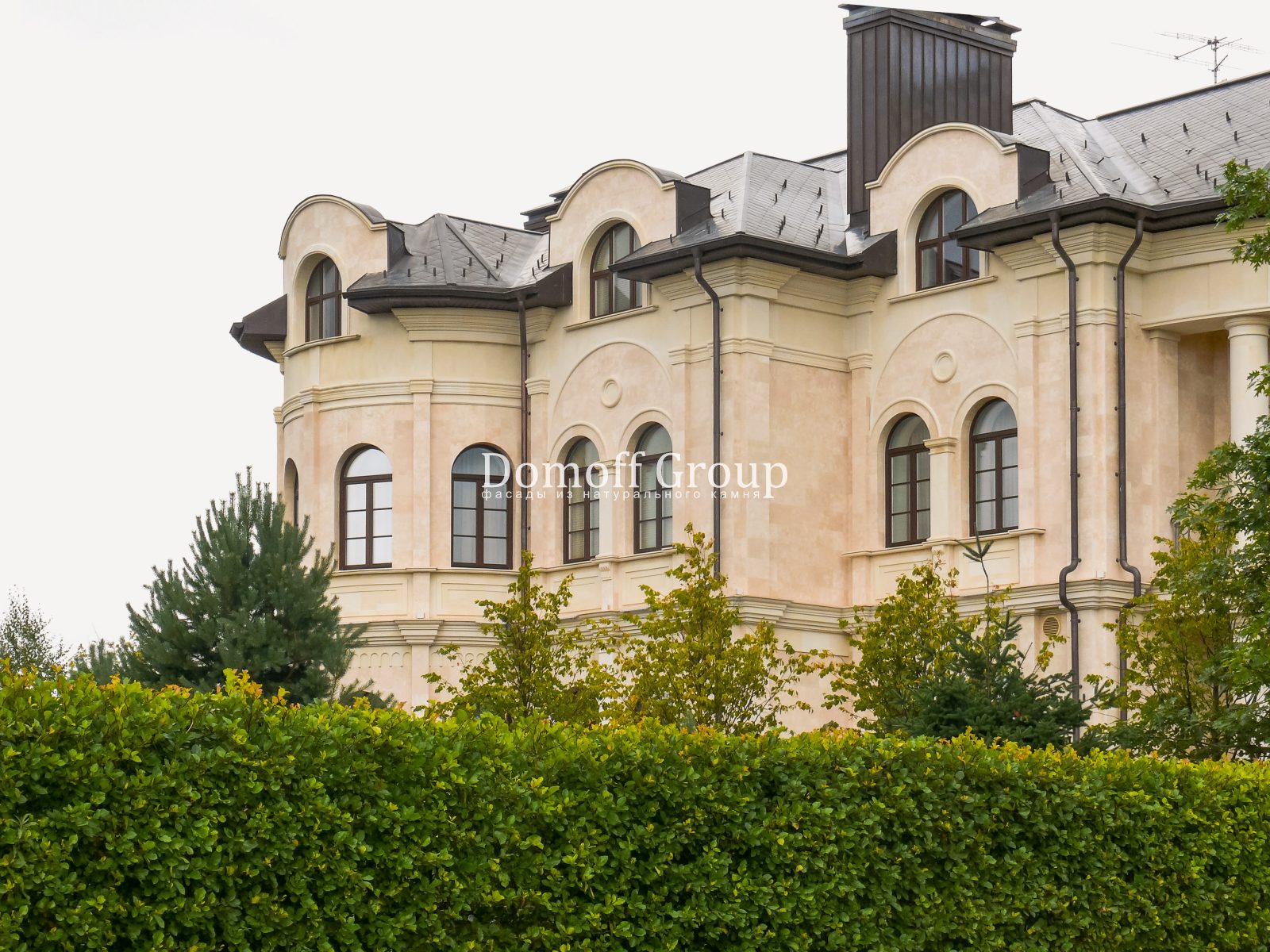

На первом этаже загородной резиденции лопатки чередуются с зубчатыми пряслами. В качестве визуальной базы использован цокольный постамент, а в качестве имитации капители – межэтажный карниз. Фотография из портфолио Domoff Group

Элементы могут содержать различные имитации капителей и постаментов. Случай, когда в качестве обеих частей используют профилированные межэтажные карнизы, является самым распространенным.

По способности к визуальному объединению фасадной и тектонической композиции выделяют лопатки, расположенные на каждом этаже, и лизены, протянутые на всю высоту здания. Последние схожи с монументальными, торжественными пилястрами и производят такое же впечатление.

Современное применение

Лопатка – практичный способ вертикального членения стен. На размещение элементов требуется меньше материалов по сравнению с колоннами и пилястрами. Следовательно, затраты на подчеркивание тектонического ритма снижаются. Однако этот фактор является лишь вторым по важности после стилевой принадлежности объекта.

Лопатка на фасаде

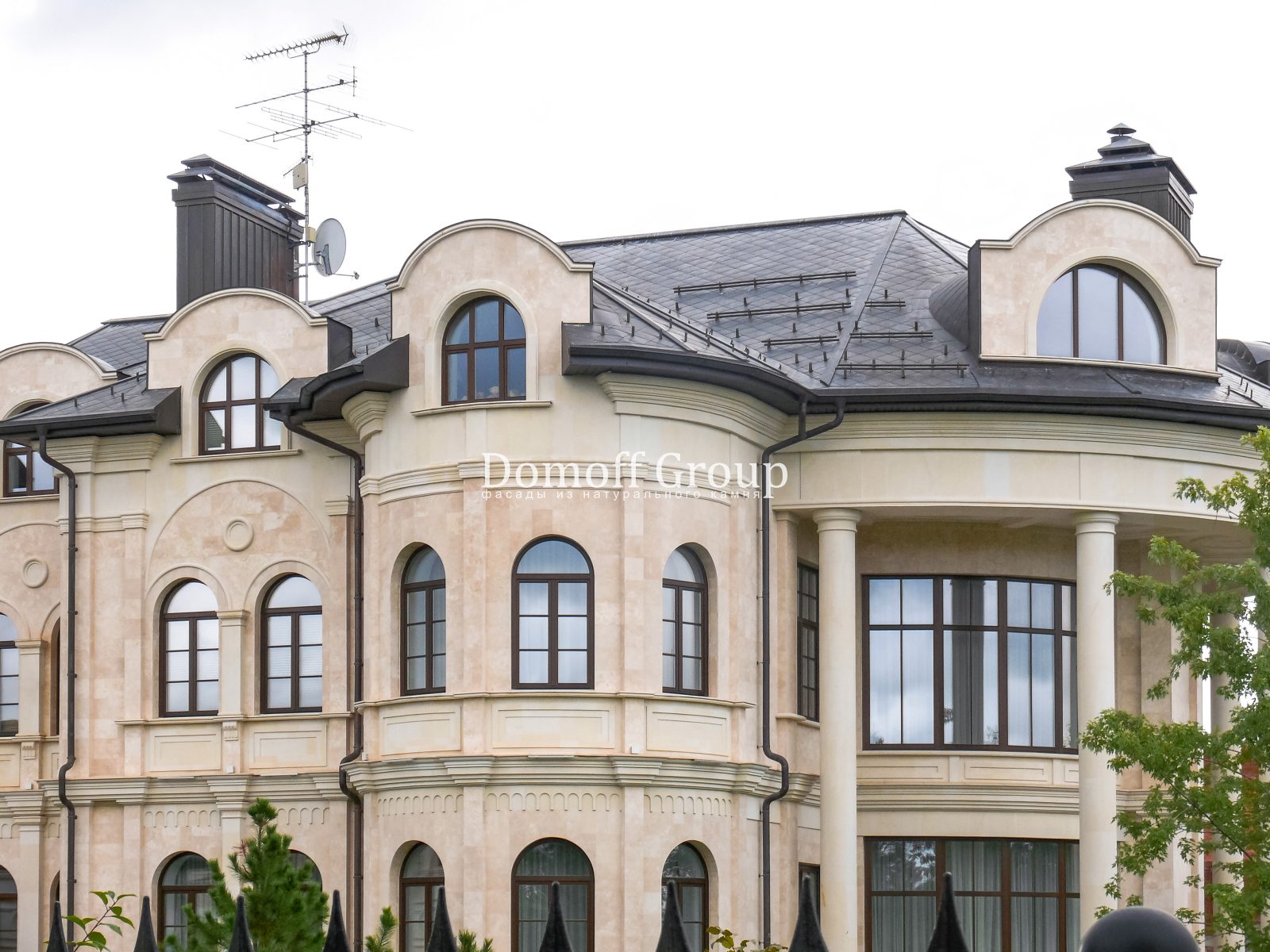

На втором этаже резиденции, как и на первом, в областях между лопатками расположены арочные окна. Фотография из портфолио Domoff Group

Первоочередная задача при применении лопаток – проявление внутренней структуры сооружения в экстерьере. Этот прием предназначен, в первую очередь, для статусных объектов загородной недвижимости, содержащих элементы внешней отделки итальянских палаццо и вилл, романской и древнерусской архитектуры средних веков.

Нормативные документы

Название документа  Что регламентирует
ГОСТ 23342-2012 Изделия архитектурно-строительные из природного камня Требования к натуральному камню (горным породам) и изделиям из него, которые предназначены для систем фасадного декора и защиты зданий от разрушительных внешних факторов.

Материалы

Декоративные низкорельефные  выступы на внешних стенах зданий сделать достаточно просто. Для этого существует несколько способов:

  1. Использовать легкие накладные элементы, которые имеют только оформительское назначение, из полимеров с последующей установкой.
  2. Смонтировать лопатки из секционных каменных деталей в процессе общей отделки фасада. Этот  метод отличается масштабностью работ.
  3. Сформировать лизены посредством кладки кирпича с напуском в процессе строительства объекта.
  4. Вытянуть декоративные выступы, как карнизы и пояса, с помощью раствора. Такая работа требует высокой квалификации штукатура (6-7 разряд).
Название материала Метод производства  Преимущества Недостатки Ценовая категория
Полимеры и пластмассы Отливка Дешевый вариант для быстрой самостоятельной отделки. Монтаж не требует специальных навыков. Есть определенный выбор моделей и цветов.  Декор из искусственных пластмасс и полимеров не является долговечным, хотя производители часто заявляют обратное. Перед покупкой следует ознакомиться с вилкой температур, подходящих для эксплуатации. Так, полиуретан не выдерживает пристального нагревания солнечными лучами: начинается процесс усадки и деформаций.  Эконом +
Бетонные и штукатурные смеси Вытягивание штукатуркой, отливка. Очевидным преимуществом является широкий выбор смесей с добавочными свойствами, начиная от желаемой окраски и заканчивая усилением прочности. Армирующие компоненты во многом определяют устойчивость к механическим и атмосферным воздействиям. Это могут быть стекловолокно, каменная крошка (искусственный камень) и т. д.

Самостоятельное вытягивание выступов без нужной квалификации невозможно.

Когда происходят стихийные события на глобальном рынке, нужно помнить о вероятности, что многокомпонентные смеси искусственного происхождения могут стать дефицитными.

Средний
Кирпич Кладка с напуском

Выполнить кладку с напуском довольно просто, для этого не нужны специальные навыки.

Кирпич является распространенным и доступным стройматериалом. Его производства  расположены на территории РФ, а глину добывают в местных карьерах.

Лучше всего, когда монтаж лопаток для усиления стен и перекрытий происходит одновременно с возведением здания. Отдельное формирование выступов сопровождается раскалыванием кирпичных блоков, что негативно сказывается на прочности из-за образования внутренних трещин.

При заказе кирпича следует обращать внимание на класс морозостойкости, если объект находится в средней или северной полосе.

Средний +
Натуральный камень Выпиливание, выкалывание, точение, резьба. Натуральный камень устойчив ко всем известным видам биологических, бытовых, атмосферных и механических воздействий, за исключением природных катаклизмов. На его прочность не влияют ни случайные удары, ни нагревание, ни морозы. Современная промышленность располагает  оборудованием для различных способов обработки природного камня. Практикой архитектуры и строительства накоплен огромный опыт по применению горных пород, так как камень – древнейший стройматериал, износостойкость которого подтверждена исторически.

Метод отделки фасада камнем имеет ряд недостатков, если заниматься процессом самостоятельно. Все они нейтрализуются путем найма квалифицированной бригады и инженерных специалистов.

Из-за высокой плотности стройматериала необходимо обследование несущих опор и перекрытий объекта, а также почв, на которых он находится. Требуется аренда погрузочно-разгрузочной техники. Отделка камнем невозможна без разработки проекта, расчета нагрузок и точек крепления каменных блоков.

Премиум

Лопатки из камня для отделки фасадов

Применение лопаток в фасадном декоре  сопровождается необходимостью отделки и визуального выделения областей между ними. Это могут быть зубчатые края, имитирующие стены крепости (прясла), люнетные полукружия как в аскетичном контуре, так и в богатом убранстве. Также между лопатками могут располагаться оконные и дверные проемы.

Архитектурная лопатка из камня

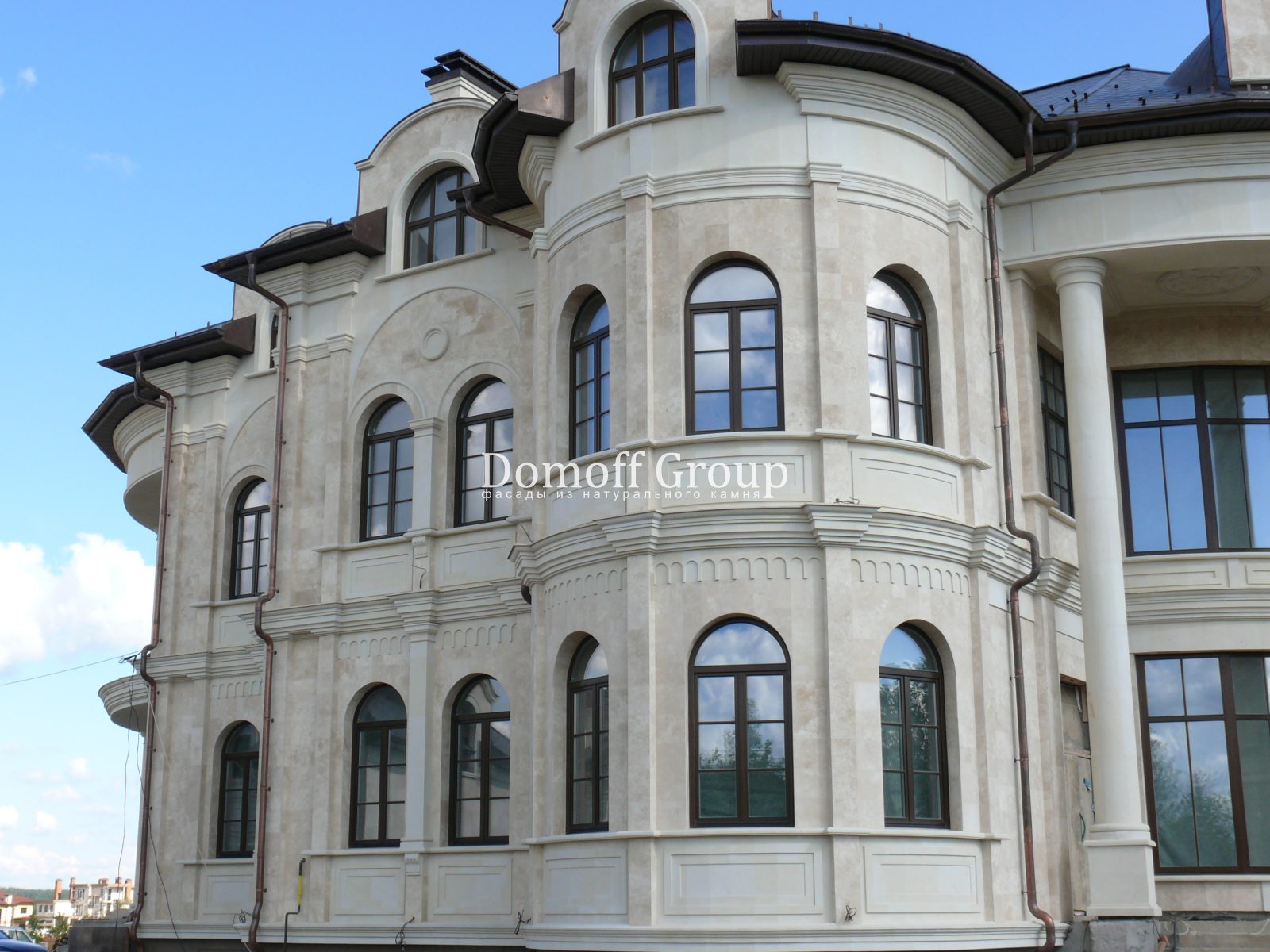

Стройный ритм и тектонику этого фасада элегантно подчеркивают лопатки и межэтажные профилированные карнизы. Фотография из портфолио Domoff Group

Лопатки на внешних стенах отлично впишутся в экстерьер, продуманный по мотивам древнерусской и средневековой западноевропейской  архитектуры – романской соборной и дворцовой. Их можно устанавливать на одном этаже или симметрично на всех сразу.

Исходя из пожеланий заказчика, архитектурные элементы могут быть изготовлены из различных типов горных пород: песчаника, известняка, мрамора, травертина, гранита. Эти виды отличаются друг от друга плотностью, зернистостью, пористостью, окраской.

Многие месторождения натурального камня, включая редкие расцветки и разновидности, находятся в России. Например, добычу гранита производят более 50 карьеров от Карелии до Урала. Это насыщает рынок гранитными изделиями в 25 оттенках – от серого, с различной зернистостью, до зеленоватого и гранатового.

Консультанты Domoff Group подберут лучшее решение для фасадного декора вашего дома, ознакомят с продукцией и  видами природного  камня. Инженерные специалисты разработают проект с учетом пожеланий, в том числе по индивидуальным эскизам и фотографиям других объектов.
