Что такое парапет в архитектуре

В общем случае парапет – невысокое барьерное ограждение, низкая стенка с перилами, предохраняющая от падения с высоты. В фасадном декоре этот архитектурный элемент представляет собой сплошную невысокую ограду, которой обносят край кровли, открытой террасы, балкона, а в градостроительстве – границы набережной, моста и т. д

Парапет в архитектуре

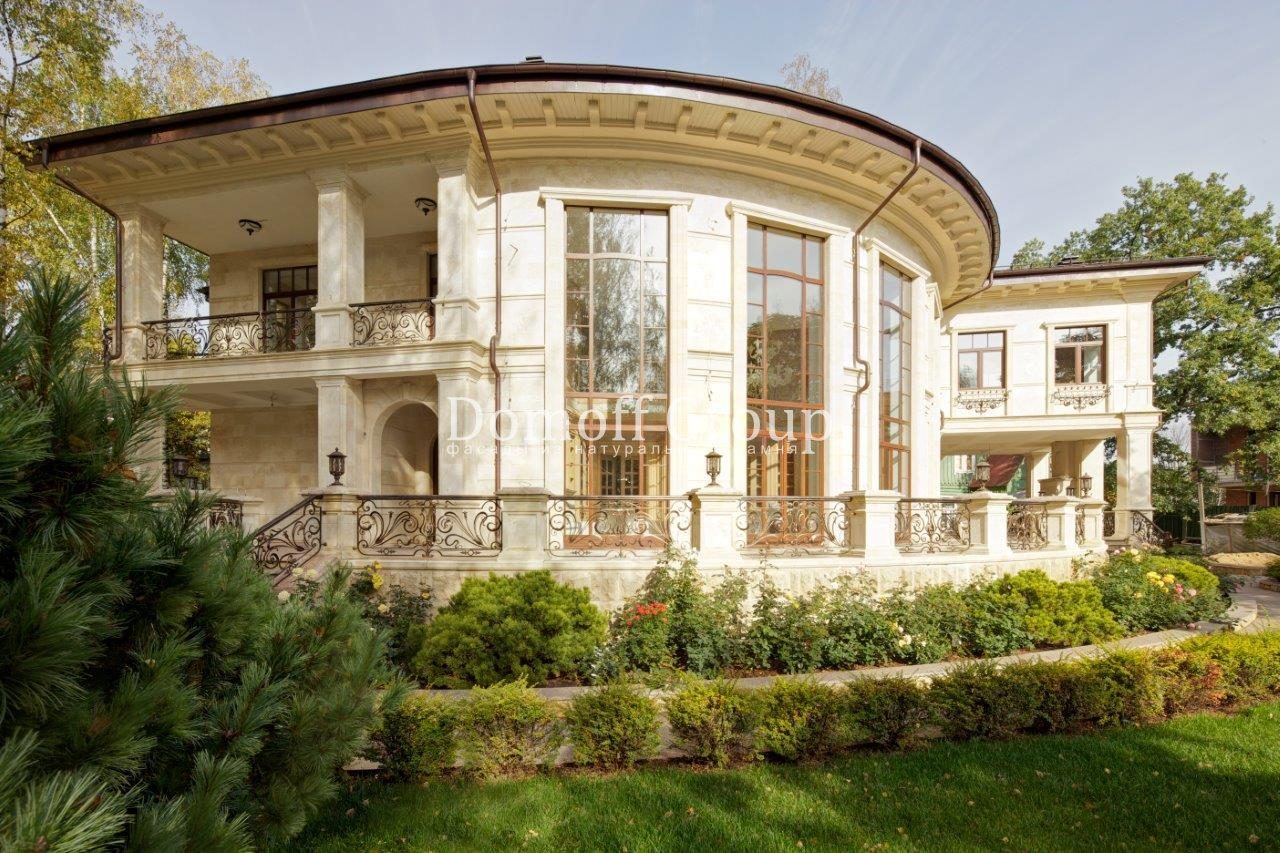

Обустройство парапета из каменных тумб и кованых секций вокруг резиденции. Фотография из портфолио Domoff Group

Парапет следует отличать от балюстрады. Несмотря на общность защитной функции, первый не имеет балясин. Его несущая, перпендикулярная земле поверхность является сплошной, а не собранной из фигурных столбцов. При этом возможно визуальное чередование тумб и секций.

Назначение, устройство парапета и связь с другими элементами

Несмотря на кажущуюся простоту устройства, невысокий парапетный заслон выполняет множество функций, особенно если установлен на крыше:

  • Служит защитой от падения с высоты и тем самым обеспечивает безопасность при обустройстве на эксплуатируемых крышах различных площадок, в том числе для проведения ремонтных работ;
  • Принимает на себя часть ветровой нагрузки и тем самым защищает коммуникационные узлы;
  • Сдерживает снеговые пласты, что предотвращает бесконтрольный сход лавин с фасада;
  • Является частью системы водоотведения: воронки, установленные по строительным нормам, эффективно избавляют поверхность здания как от погодных осадков, так и от талой воды;
  • Улучшает герметичность кровли, ее гидроизоляционные свойства, так как закрытие стыков и краев пирога производят с особой тщательностью;
  • Предохраняет разрушение материалов под воздействием атмосферных явлений в связанных архитектурных элементах;
  • Частично участвует в системе молниезащиты, если несущие части выполнены из негорючих материалов – камня, газопенобетона, кирпича;
  • Улучшает эстетику внешнего вида здания для зрителя, находящегося внизу: маскирует собой неприглядно выглядящие системы воздуховодов, трубопроводов и другого оборудования;
  • По строительным правилам, служит обязательным условием безопасности при обустройстве зоны отдыха и смотровой площадки, наподобие бельведера;
  • Входит в систему фасадного декора: из-за стилизации под общий экстерьер здания имеет самостоятельную художественную ценность;
  • На неэксплуатируемых крышах и балконах может служить основанием (постаментом) для статуй и декоративных ваз.

Что касается применения парапета в других местах, его назначение адаптировано к ситуации. Так, невысокая сплошная ограда, расположенная вдоль выхода к воде на набережной, защищает зрителей и облицовочные материалы основной площадки от внезапных волн. В объектах садово-парковой архитектуры, установленных в средней полосе и северных районах, парапетные стенки защищают части конструкций от зимних сугробов.

Схематично устройство парапета состоит из 5 частей:

  1. Полка – главный несущий или декоративный элемент.
  2. Гидроизоляционный фартук – слой материала  для защиты от протечек внутрь структуры.
  3. Кровельный плинтус, клин –  профилированный, треугольный в сечении брус, которым маскируют переход от вертикальной стены к горизонтальной плоскости крыши.
  4. Козырьки, или свесы, расположенные перпендикулярно полке, – верхняя поверхность ограждения.
  5. Капельники – боковые планки и пластины для направленного водоотведения.

Конструкция ограждения может отличаться в деталях в зависимости от того, является ли крыша объекта эксплуатируемой. При положительном ответе она похожа на пирог. Ее основу составляет система балок для распределения нагрузки, которые обладают необходимой жесткостью и прочностными характеристиками.  Далее следуют несколько слоев материалов с гидроизоляцией. Их монтаж включает стыковку и наведение нахлеста на парапет. Устройство  может содержать вентиляционные ходы.

Устройство парапета с вентиляцией
Схема устройства парапетного узла вентилируемой крыши. 1 - парапет; 2 - козырек; 3 - вентилируемая воздушная прослойка или канал; 4 - верхняя часть крыши; 5 - нижняя часть крыши; 6 - стена; 7 - направления движения воздуха. Источник: СП 17.13330.2017, рис. А.3.

Если крыша объекта не предназначена для обустройства других пространств, то парапетный заслон может быть как продолжением несущей стены, так и декоративным элементом. Для его изготовления применяют долговечные, прочные и негорючие материалы – полнотелый кирпич, пенобетон, камень, а верх закрывают металлическими козырьками.

Разновидности парапетов

Парапеты различаются по внешнему виду стен. Основные типы:

  • Сплошные, с подчеркнутыми контурами тумб или без них;
  • С брустверными зубцами-башенками, унаследованными из военной архитектуры феодальной Европы;  часто сочетают с арочными карнизами в проектах резиденций в стилях романики и итальянских  палаццо;
  • Со шпилевидными заостренными навершиями, декорированными в готическом стиле;
  • С имитацией балясин, но при этом монолитные;
  • С фигурной поверхностью, сложным декором по индивидуальному проекту: букраниями, гирляндами, фестонами, маскаронами, геометрическими 3D-примитивами и орнаментами.
Зубчатый парапет
Зубчатый парапет крепостного типа

Различается и внешний вид наверший для парапетных ограждений. Они бывают:

  • Плоскими, с оснащением капельниками;
  • Двускатными, крышечного типа, с капельниками, свесами или карнизиками.

Остальные отличия связаны с материалом изготовления и будут рассмотрены в отдельном пункте.

Современное применение в архитектуре

Согласно современным строительным нормам, ограждениями должны оснащаться  все балконы, лестницы, открытые галереи, террасы и эксплуатируемые кровли. Это могут быть как балюстрады, так и парапеты.

Крыша, которая не предназначена для размещения площадок, может оснащаться снегозадержателями. В этом случае обустройство парапета не является обязательным.

Готический парапет
Парапет готической часовни

Традиция обустраивать парапеты прослеживается в зодчестве со времен романики. В те времена в феодальной Европе происходили постоянные мелкие войны, что стало стимулом для изобретения машикулей и брустверных стенок. Это привело к возникновению таких элементов современной архитектуры, как арочный карниз и фасадный парапет.

В готических часовнях и соборах парапетные навершия использовали особенно активно, чтобы подчеркнуть вертикаль и устремления земной души к Богу. Заостренные шпили украшали краббами – ползучими цветами, бутонами, листьями. Это усиливало  выразительность декора на фоне неба.

В настоящее время архитектурный элемент парапета устанавливают по желанию владельца. Присутствие ограждения согласуют стилистически  с общим видом фасада и включают в план.

Нормативные документы

Название документа Что регламентирует

СП 17.13330.2017

Кровли

Определяет:

  • Размеры выступа защитного фартука за боковые грани парапета (не менее 6 см) и уклон (не менее 3% в сторону кровли) (п. 5.1.23);
  • Местоположение воронок водостока (ось воронки должна располагаться на расстоянии не менее 6 см от парапета) (п. 5.1.25);
  • Высоту парапета: по периметру эксплуатируемой кровли – не менее 1,2 м; в случае размещения на крыше детских и спортивных площадок, над ним должно быть установлено дополнительное сетчатое ограждение высотой не менее 1 м (п. 5.3.4).

Требования к процессу монтажа и обустройству парапета с учетом его включенности в общую систему кровли (укладка гидроизоляционных слоев, установка продух, водоотводящих воронок и т. д.).

СП 70.13330.2012

Несущие и ограждающие конструкции

Порядок установки фасонных элементов, сливов и примыканий к парапетам (п. 7.4.8), а также порядок приемки работ (п. 7.4.10).

Определяет, что при возведении стен в свесах карнизов, поясков, парапетов должен применяться полнотелый или специальный профильный кирпич с морозостойкостью не менее, чем  F50, и с защитой от увлажнения (п. 9.2.12).

СП 118.13330.2012

Общественные здания и сооружения

Устанавливает высоту ограждений, включая парапеты (п. 6.16*):

  • Для балконов, лоджий, террас, наружных галерей, эксплуатируемых кровель – не менее 1,2 м;
  • Для неэксплуатируемых кровель – не менее 0,6 м.

ГОСТ 23342-2012

Изделия архитектурно-строительные из природного камня

Дает определение парапета (п. 3. 22), парапетной плиты (п. 3.27), накрывочной (верхней) плиты (п. 3.26). Устанавливает номинальные размеры парапетных плит в пиленом и колотом виде (п. 4.2.3, табл. 1).

Размеры парапета по госту

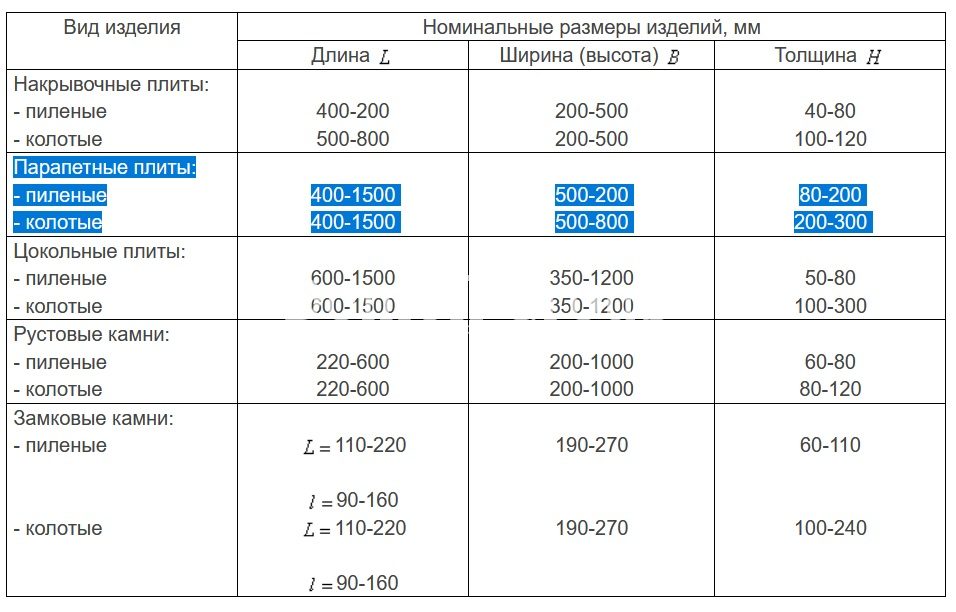

Номинальные размеры парапетных плит по ГОСТ 23342-2012, (п. 4.2.3, табл. 1)

Материалы для изготовления

Парапет – сложный архитектурный элемент, состоящий из нескольких частей. Традиционно его несущую основу возводят из полнотелого строительного или лицевого кирпича с малым коэффициентом водопоглощения и высокой морозостойкостью (не менее, чем F50). Это нейтрализует недостатки и обеспечивает необходимую прочность.

Материалом для крышек служит каменная и керамогранитная плитка, оцинкованный металл. Все перечисленные виды обладают достаточным запасом прочности для многолетней службы в условиях разнообразных атмосферных воздействий. Разница только в том, что за целостностью покрытия на металлических деталях  нужно следить и вовремя обновлять. Это предотвратит развитие коррозии и дальнейшее разрушение.

Существуют сплошные модели парапетов малой ширины, выполненные целиком из металла или стекла. Их называют защитными экранами. Они не бросаются в глаза, но при этом выполняют свои функции. Современные виды светопрозрачных материалов обладают антивандальной устойчивостью и долговечностью. Условным недостатком являются постоянные расходы на клининг,  так как пыль, птичьи следы, листва и наносной мусор быстро загрязняют стекло.

Металлический парапет

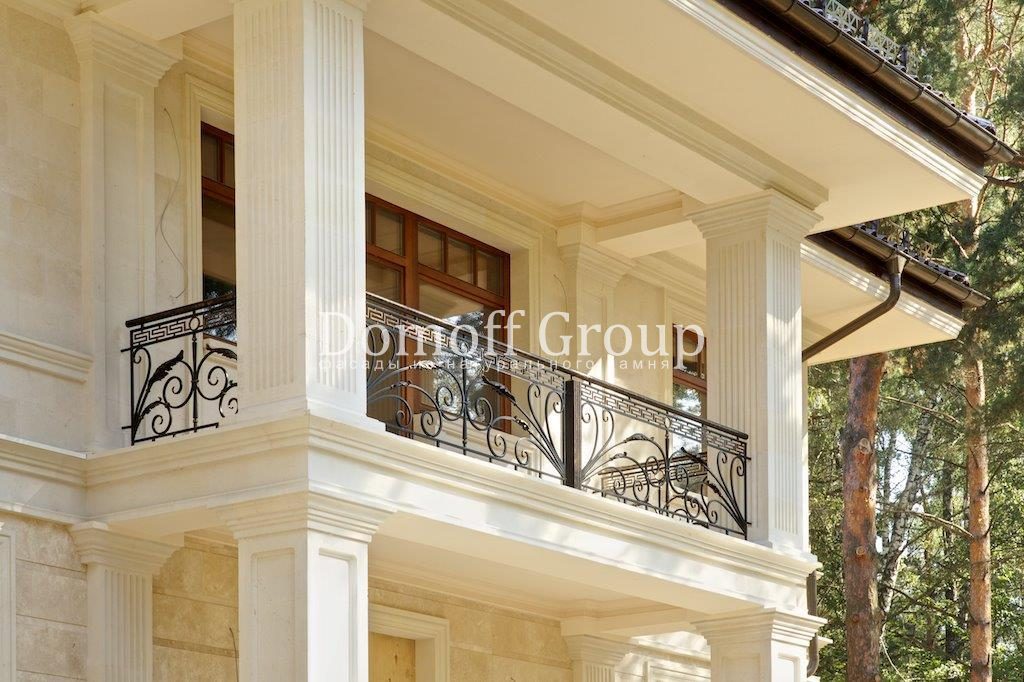

Ажурный металлический парапет на балконе дома. Фотография из портфолио Domoff Group

Еще одна разновидность сплошной заградительной стены небольшой высоты – фигурные кованые фартуки. Отличаются от балюстрад тем, что состоят из секций, а не из балясин. Изготавливают такие ограды методом ручной ковки, поэтому стоимость изделий находится в одном ценовом сегменте с камнем.

Каменные парапеты для фасадов

Парапет может быть выполнен из камня целиком или частично: только тумбы или крышки. Отдельные элементы ограды могут быть сделаны из разного сырья. 2 самых популярных варианта:

  • Установить ограждение целиком из горной породы;
  • Чередовать каменные тумбы с коваными секциями.
Парапет здания

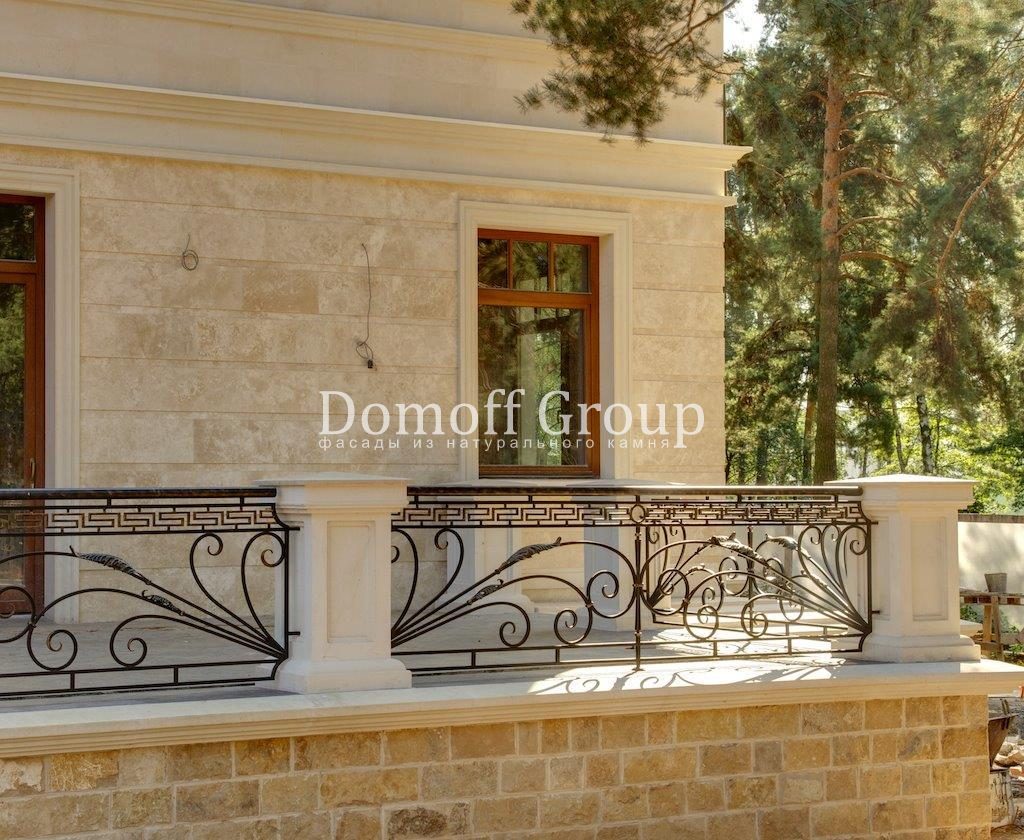

Парапет, обустроенный вокруг дома, состоит из каменных тумб и ажурной ковки. Фотография из портфолио Domoff Group

Чаще всего для изготовления составных частей и плит применяют гранит, травертин, мраморизованный известняк, песчаник, реже – кварцит, мрамор и габбро. Любые виды камня имеют приятную текстуру и палитру, экологичны, негорючи. Поэтому такой заслон можно использовать на крыше здания в составе системы молниезащиты.

Отделка фасада камнем – негласное заявление владельца о высоком статусе. Материал люкс-класса полностью окупает свое применение с учетом срока службы длиной в несколько поколений. Специалисты Domoff Group разработают проект с учетом индивидуальных предпочтений и помогут определиться с фасадным декором в конкретной ситуации.
