Что такое арочный карниз в архитектуре

Арочный карниз —  особая форма венчающего карниза на кронштейнах, получившая распространение в эпоху раннего Ренессанса. Для этого типа свеса характерна строгая конструктивность, любое отступление от которой недопустимо.

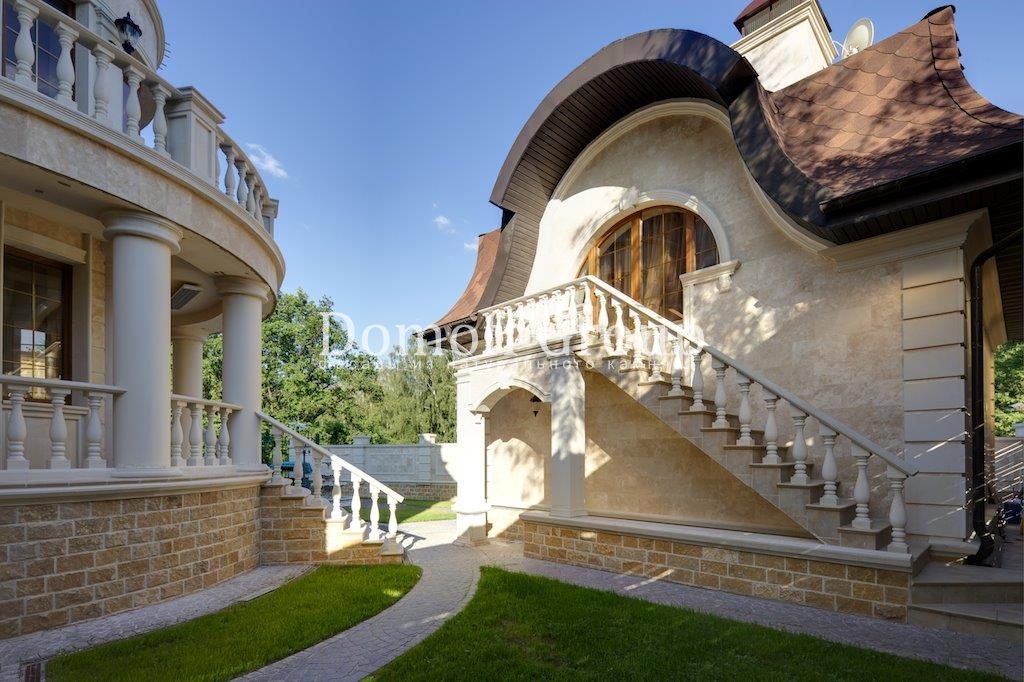

Каменный арочный карниз здания
Арочный карниз из камня. Фотография из портфолио Domoff Group

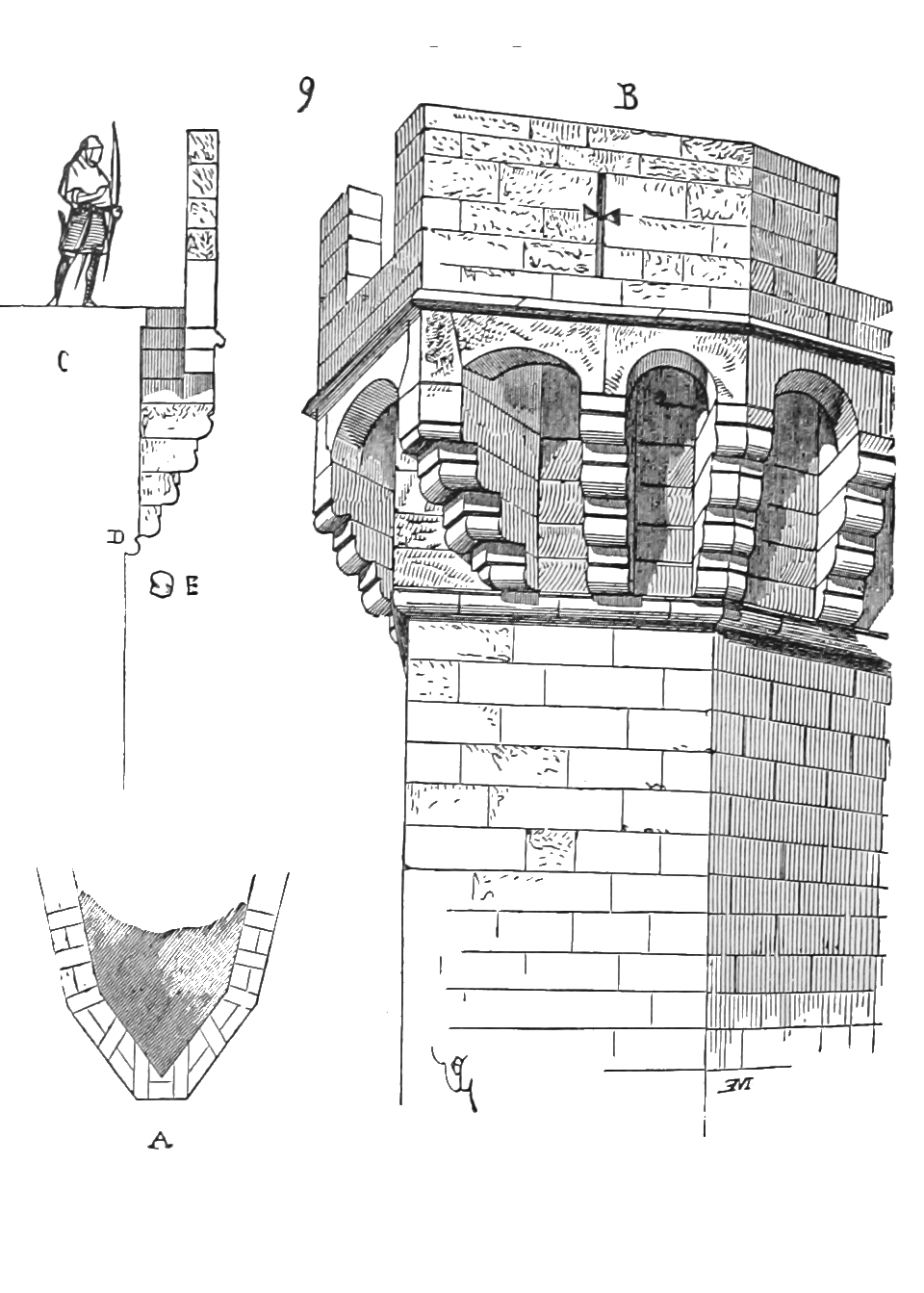

Прототипом арочного карниза являются машикули — стрельницы, которые завершали крепости и башни в военной архитектуре феодальной Европы. Изначально машикули представляли собой крытые коридоры, проложенные вдоль верха стен и  возведенные из наспех сколоченных досок. Полом служил дырявый настил, который выдвигался  от поверхности стен в сторону осаждающих солдат. Снизу он выглядел как навес, по которому можно было перемещаться вдоль стены. Эту конструкцию использовали для защиты крепости путем вертикального обстрела и сброса на головы штурмующих противников тяжелых предметов и кипящих жидкостей (вара). Таким образом оборонялась слепая зона у основания здания.

Позднее в конструкцию стали добавлять заградительные (брустверные) стенки и перегородки, которые защищали солдат от потока стрел, а также крышу. Машикули не всегда были частью капитального строения из камня, часто их экстренно строили из дерева лишь на период войны.

Как декоративный элемент, машикули появились в архитектуре лишь во второй половине XIX в.  Еще раньше, в период Ренессанса, по их подобию архитекторы стали создавать карнизы на арках. Рассмотрим его устройство.

Устройство арочного карниза здания

Поддерживающей частью арочного карниза являются массивные кронштейны, расположенные друг от друга на одинаковом расстоянии. Их верхние части подготавливают под упор для арок, которые перекидывают с одного выступа на другой. Размер всех арок одинаков, за исключением боковых элементов. Угловые кронштейны располагают по диагонали, и потому крайние арки растягивают с сохранением общей высоты.

Логичное завершение арочного карниза в европейской военной архитектуре — нависающая вертикальная стена с бойницами крепостного типа. Однако такая система арок может не только венчать здание, но и располагаться гораздо ниже, над любым этажом, в том числе первым. При таком расположении стена следующего этажа как бы свешивается над стеной предыдущего, покоясь на солидных кронштейнах.

Рассмотренное архитектурное решение характерно для дворцов Флоренции и севера Италии, возведенных в эпоху Возрождения. Городские палаццо имели вид крепости с бойницами снаружи, но внутри благоустройство было по-итальянски  располагающим к отдыху и включало фонтаны, цветники, статуи. При таком подходе потенциал арочного карниза был раскрыт полностью. Завершая фасад дворца, он стал выполнять новую декоративно-венчающую функцию, которая добавилась к двум другим: оборонительной от врагов и защитной от непогоды. Такое оформление зданий можно увидеть также в строениях эпохи неоренессанса.

Современное применение

В современной архитектуре декоративными (ложными) машикулями и арочными карнизами украшают замки и дворцы в стиле неоготики, желая акцентировать внимание на фортификационном назначении здания. Современные технологии позволяют создавать сложнокомпозитные карнизные профили из материалов с разным весом и плотностью. Путем установки богато украшенных накладных элементов обычному кирпичному строению придают вид итальянского особняка.

С помощью молдингов, замысловато окаймленных бордюров, панелей и резных украшений, окаймляющих или образующих ложную арку, можно передать дух эпохи Возрождения. Иногда под арочным карнизом понимают присутствие декоративных дугообразных элементов в отделке антаблемента, безразлично в какой его секции.

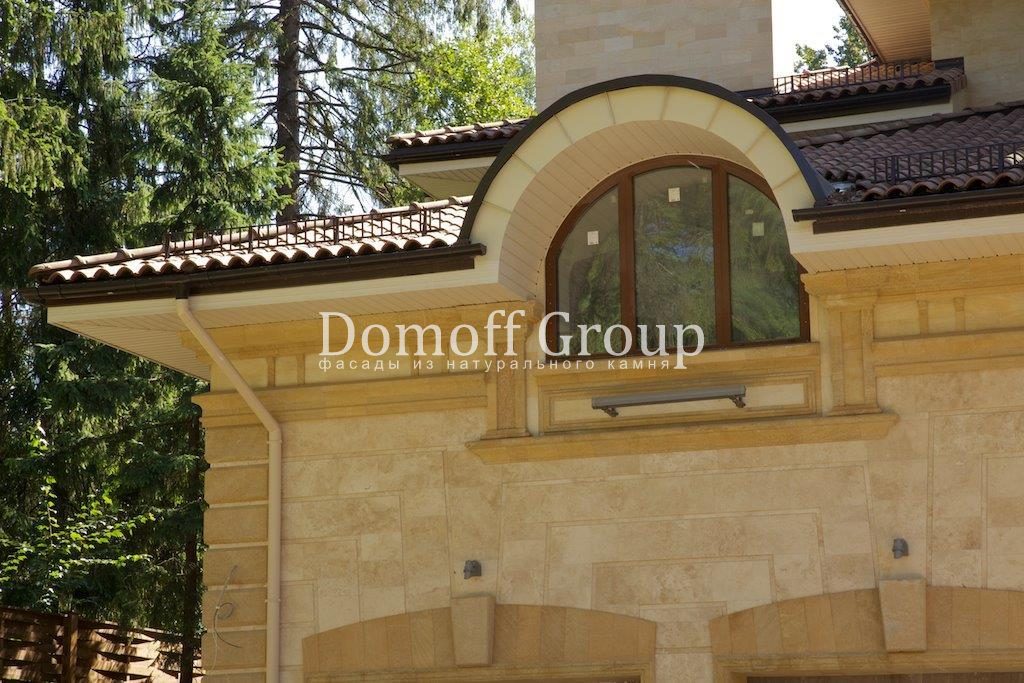

Арочный карниз над чердачным окном
Арочный карниз из камня над чердачным окном. Фотография из портфолио Domoff Group

Разновидности арочного карниза

Эта система антаблемента относится к композиционно сложным карнизам и нуждается в предварительном проектировании. Классическим арочным карнизом является тот, дуги которого опираются на кронштейны в своей структуре.

Молдингами и гипсовой лепниной имитируют ложную аркатуру, причем дуговой узор может быть образован не только наложением. Он также может быть очерчен границами декоративных панелей и лепнины. Рассмотрим несколько вариантов, композиционно отличающихся друг от друга.

Этот двухцветный барочный антаблемент имеет фриз, украшенный накладными арочными молдингами. Вверху справа и слева от изгиба находятся  фигурные панели, а в центре арки расположен замковый камень.

Арочный карниз здания с арками во фризе
Антаблемент, фриз которого украшен арками

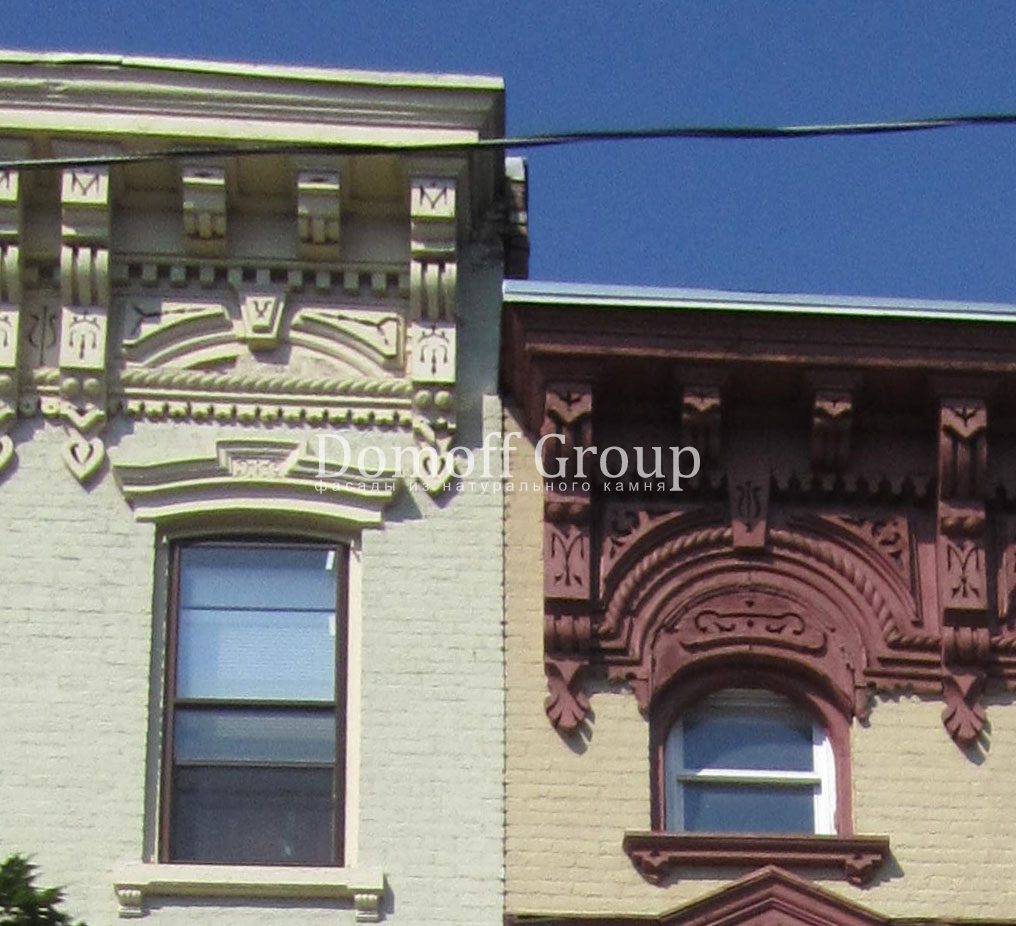

На следующем фото слева показан один из видов конструкционной арки во фризе, а справа — антаблемент, архитрав которого визуально пересекается с арочным окном.

Арочный карниз здания
Варианты арочного карниза зданий в стиле барокко

В русской архитектуре арочные карнизы получили распространение с проникновением в культуру стиля модерн в начале XX в. Яркий пример этому — дом А. А. Дурова в Таганроге (ныне музей). Карниз над большим окном полукруглой формы является еще и обрамляющим архивольтом с тектоническим смыслом. Дугообразный карнизный выступ в этом здании также есть: он располагается над верхним арочным окном меньшего размера.

Арочный карниз в архитектуре
Арочный карниз здания в стиле модерн. Дом-музей А. А. Дурова в Таганроге

Таким образом, понятием «арочный карниз» можно обозначить несколько типов конструкций антаблемента, которые принципиально отличаются друг от друга:

  • Венчающий карниз на арках, перекинутых между кронштейнами;
  • Череду ложных или настоящих арок, украшающих фриз;
  • Карнизный выступ, повторяющий форму полукруглого окна, завершающий здание.

Материалы изготовления и способы монтажа

Существует несколько вариантов монтажа карниза на арках. Материалы различаются не только свойствами, но и стоимостью. Молдинги из пенополистирола и пенополиуретана в разы дешевле отделки из натурального природного камня — гранита, мрамора, базальта, сланца, известняка. С помощью таблицы удобно сравнить преимущества и недостатки перечисленных материалов.

Материалы Преимущества Недостатки

Пенополистирол (пенопласт)

Материал почти невесом. Обладает тепло- и звукоизоляционными свойствами, а также  защитой от грибка, гнили, воды. Легко поддается обработке при монтаже, который осуществляют с помощью клеевых средств. Является финансово экономичным вариантом.

Отсутствует гибкость, хрупкий, легко ломается, недолговечный. Применяют в местах без нагрузок, поэтому он больше подходит для внутренней отделки. Для прочности архитектурный пенопласт покрывают цементно-клеевым составом с различными наполнителями.

Архитектурный полиуретан

Успешно имитирует гипсовый декор. Механически устойчив. Обладает малым водопоглощением и водопроницаемостью. Это легкий по весу материал, поэтому не нужно обследовать стены на предмет нагрузки. Монтаж полиуретановой лепнины и молдингов не вызывает трудностей, достаточно стандартного набора инструментов. После установки архитектурные детали можно покрасить самостоятельно или выполнить имитацию под природные материалы.

Некоторые виды газонаполненных пластмасс чувствительны к ультрафиолету, нагреванию и умеренно горючи.

Гипс

Экологичный материал с высокой технологичностью, относительная легкость монтажа.

Высокий декоративный потенциал: после установки поверхность элементов можно расписывать, покрывать лаком и воском, состаривать, имитировать различные эффекты.

Хрупкость, высокая гигроскопичность, которая нейтрализуется с помощью покрытия специальными пропитками. Не рекомендуется устанавливать гипсовые элементы на открытом пространстве без защиты от атмосферных осадков.

Бетон, полимербетон

Долговечность и эстетичность. Чаще всего с помощью цементных смесей имитируют элементы классической ордерной архитектуры. Их установка придает зданию особую солидность.

Большая масса изделий, сложная технология производства и монтажа.

Природный камень

Долговечный материал, подчеркивающий статус владельца.

Обладает непревзойденной прочностью и устойчивостью к погодным и механическим воздействиям.

Архитектурные элементы из природного камня экологичны и по-особенному эстетичны.

Обладает значительным весом,  может повлиять на усадку здания. По этой же причине доставку и работы должны выполнять профессионалы. Монтаж включает сложные этапы в виде дополнительной обвязки, установки механической или комбинированной системы. Продумывать места, способы крепления каменных архитектурных элементов и нагрузку, которые они окажут, следует на этапе проектирования здания.

Документы, регламентирующие монтаж карнизов на арках

Документы стандартизации Предмет стандартизации, примечания

ГОСТ 23342-2012

Архитектурно-строительные изделия из природного камня с функцией декора и защиты фасадов от внешних погодных условий. Сложнопрофильные изделия (скульптуры, арки, капители и т. д.) не стандартизируются.

СП 17.13330.2017. Свод правил. Кровли.

Актуализированная редакция СНиП II-26-76 (утв. Приказом Минстроя России от 31.05.2017 N 827/пр) (ред. от 18.02.2019)

Возводимый карниз должен удовлетворять общим требованиям безопасности, предъявляемым к кровлям зданий при проектировании, ремонте и реконструкции.

СП 48.13330.2019. Свод правил. Организация строительства. СНиП 12-01-2004

Регламентирует безопасность зданий и сооружений при градостроительной деятельности, кроме объектов ИЖС.

Арочный карниз из камня

Арочный карниз из камня придает зданию изысканную декоративность эпохи Ренессанса. Являясь важным элементом классических фасадов, он композиционно завершает строение и подчеркивает любовь его владельца к искусству и архитектуре. Благородный вид этой каменной декоративной композиции повышает привлекательность загородного дома.

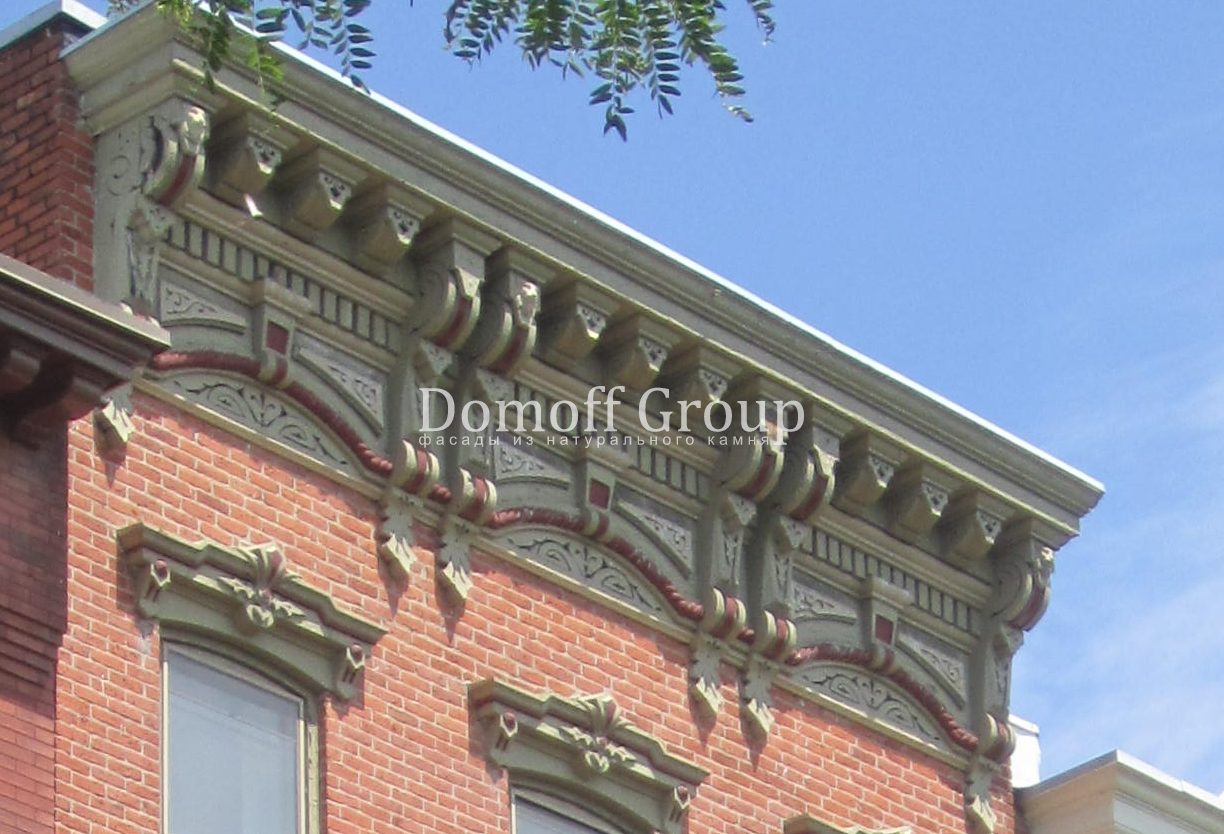

Что такое арочный карниз
Арочный карниз в современной архитектуре. Фотография из портфолио Domoff Group

Разновидности природного гранита, базальта, мрамора, известняка-песчаника отличаются характером рисунка, прочностью, плотностью. Ознакомиться с готовыми решениями, способами монтажа и получить консультацию специалиста можно на странице “Облицовка фасадов камнем” от Domoff Group.
