Что такое карниз в архитектуре

Карниз в классической архитектуре — верхняя секция антаблемента, венчающая здание. В ИЖС под карнизом понимается край крыши, выступающий вперед от стен. Он защищает наружную подкровельную поверхность дома от осадков и мусора, а окна верхних этажей в южных районах — от яркого солнца.

Карниз на кронштейнах
Карниз здания на кронштейнах. Фотография из портфолио Domoff Group

Как архитектурный элемент, карниз зародился в крито-микенскую эпоху. Наружные стены, создаваемые из глины с хворостом-сечкой, было необходимо защитить от дождей, а людей — от интенсивных солнечных лучей. Поэтому края кровли выносили за пределы сооружения, чтобы она накрывала его полностью и создавала комфортную тень. Так появилось понятие «вынос карниза».

Связь карниза с другими архитектурными элементами

В  архитектуре карниз, как элемент ордера, находится над несомой балкой антаблемента (архитравом) и его средней декоративной поддерживающей частью (фризом). В качестве основы используют выносную плиту, от которой зависит тип конструкции.

Если требуется, чтобы плита имела значительный относ — выступ от стен, — то из соображений устойчивости общая длина плиточного прямоугольника ABDС должна быть больше его двойного выступа над плоскостью стены. Такое решение не всегда возможно применить, оно увеличивает расход материалов и их стоимость.

Устройство карниза на кронштейнах
Конструкция карниза на кронштейнах

Оптимальным выходом, с точки зрения конструкции карниза и снижения расходов при строительстве, является применение кронштейнов — массивных каменных плит, поставленных на ребро и отесанных под требуемую длину свеса. Их верхняя часть предназначена для поддержки карнизной плиты и потому всегда выровнена горизонтально. Профиль кронштейнов может быть как простым, так и декорированным (каблучок, гусек, волюта и т. д.). Карнизные плиты укладывают на такие опоры смежным способом, то есть каждый кронштейн поддерживает 2 плиты, которые сходятся по линии его центральной оси.

Разновидности карнизов

И в ордерной архитектуре, и в жилищном строительстве карнизы можно классифицировать по нескольким признакам.

Существует условное деление карнизов по месту расположения в ордере. Они могут  быть:

  • Венчающими (кровельными);
  • Межэтажными;
  • Цокольными.

Межэтажные карнизные пояса называют гуртами (тягами). С их помощью осуществляют горизонтальное членение — задают порядок в ордере. Они имеет тектонический смысл, то есть оказывают зрительный эффект на восприятие пропорций здания. Поэтому по канонам классической архитектуры называть гурты карнизами неправильно.

Цокольный пояс закрывает линию соединения стен с фундаментом и является уровнем визуальной опоры при рассмотрении структуры всего здания. Цокольная поясная отделка также не является полноценным карнизом в понятиях ордерной архитектуры.

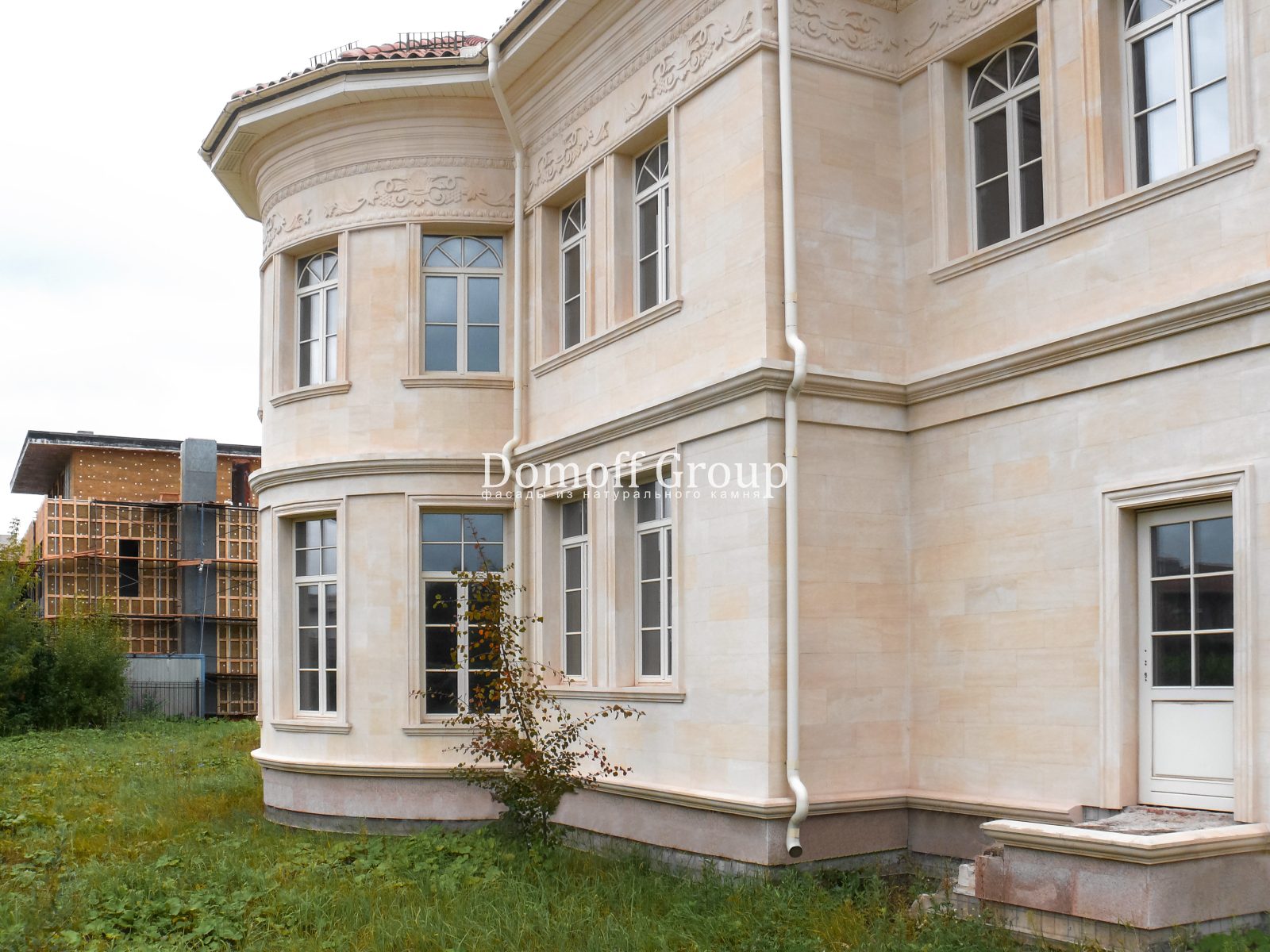

Виды карнизов зданий
Виды карнизов здания в архитектуре (венчающий, межэтажный, цокольный) по их расположению на примере загородного дома. Фотография из портфолио Domoff Group

По степени композиционной сложности венчающие карнизы бывают (по И. Б. Михаловскому):

  • Простые (тосканский ордер);
  • Сложные (все остальные).

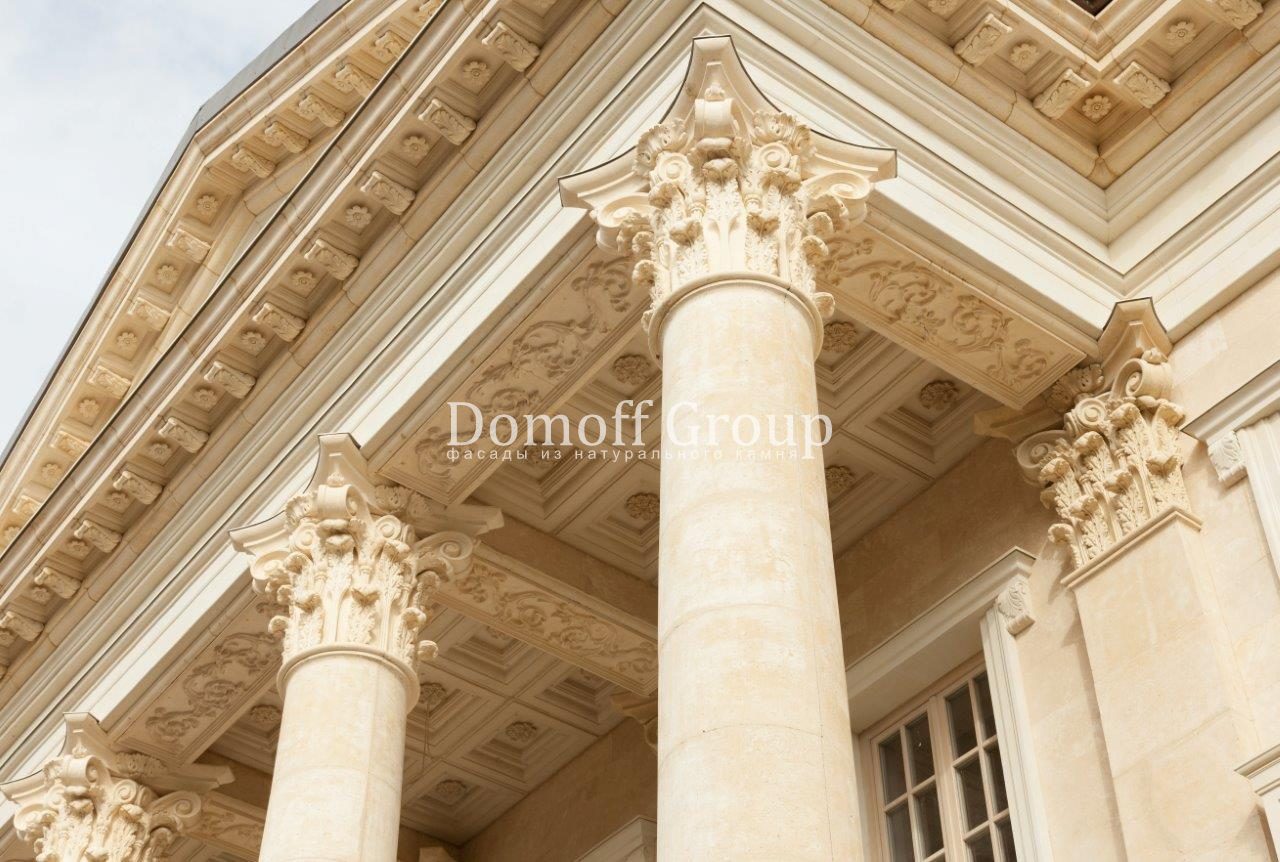

Сложный ордерный карниз здани

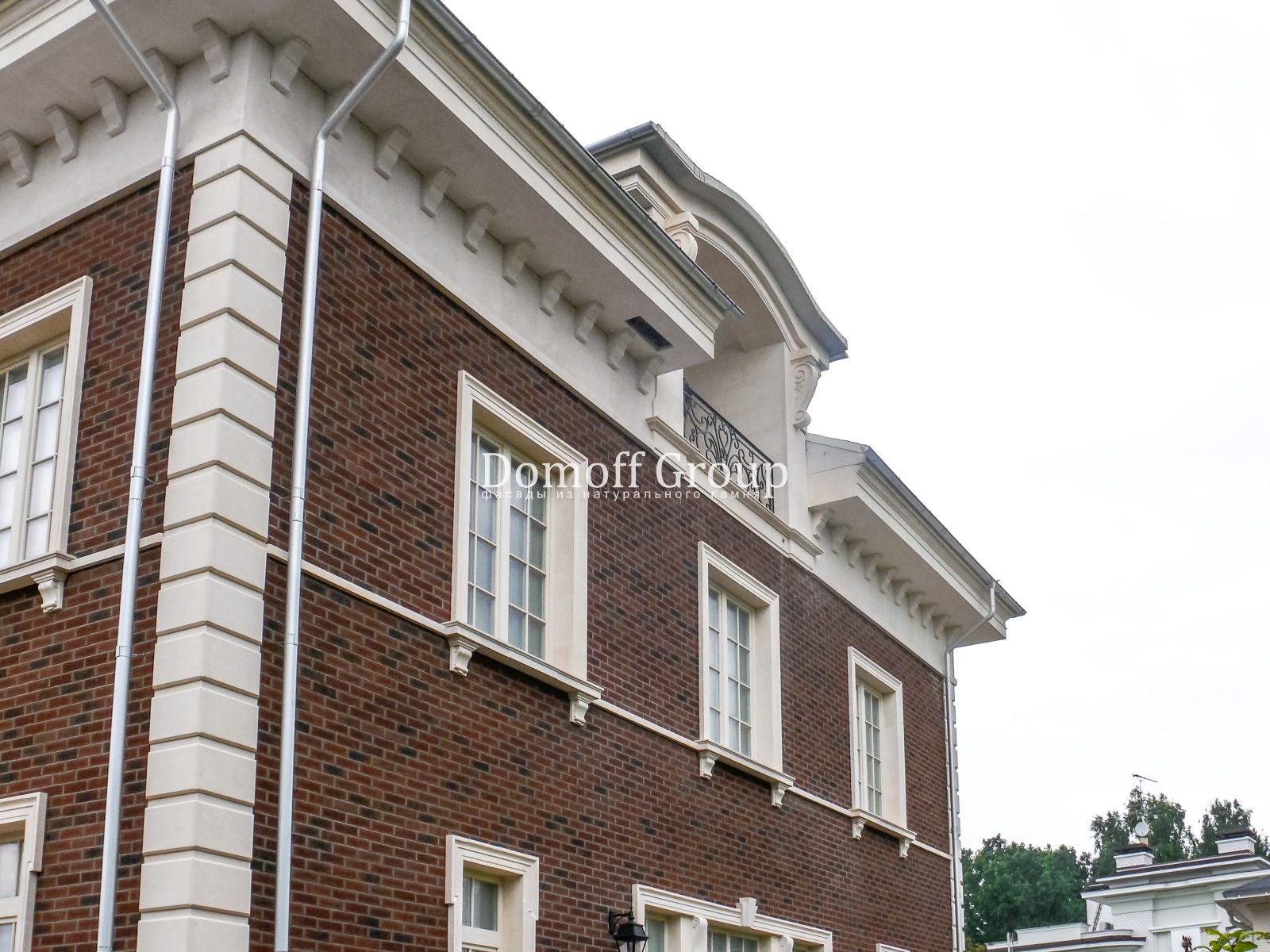

Сложный карниз здания по коринфскому ордеру. Фотография из портфолио Domoff Group

В зависимости от элементов, включенных в поддерживающую часть, сложные карнизы из ордеров и композитные эпохи Ренессанса, в свою очередь, делят на:

  • Выступающие с зубцами и/или модульонами;
  • С кронштейнами и/или зубцами и/или модульонами.
Виды архитектурных ордеров

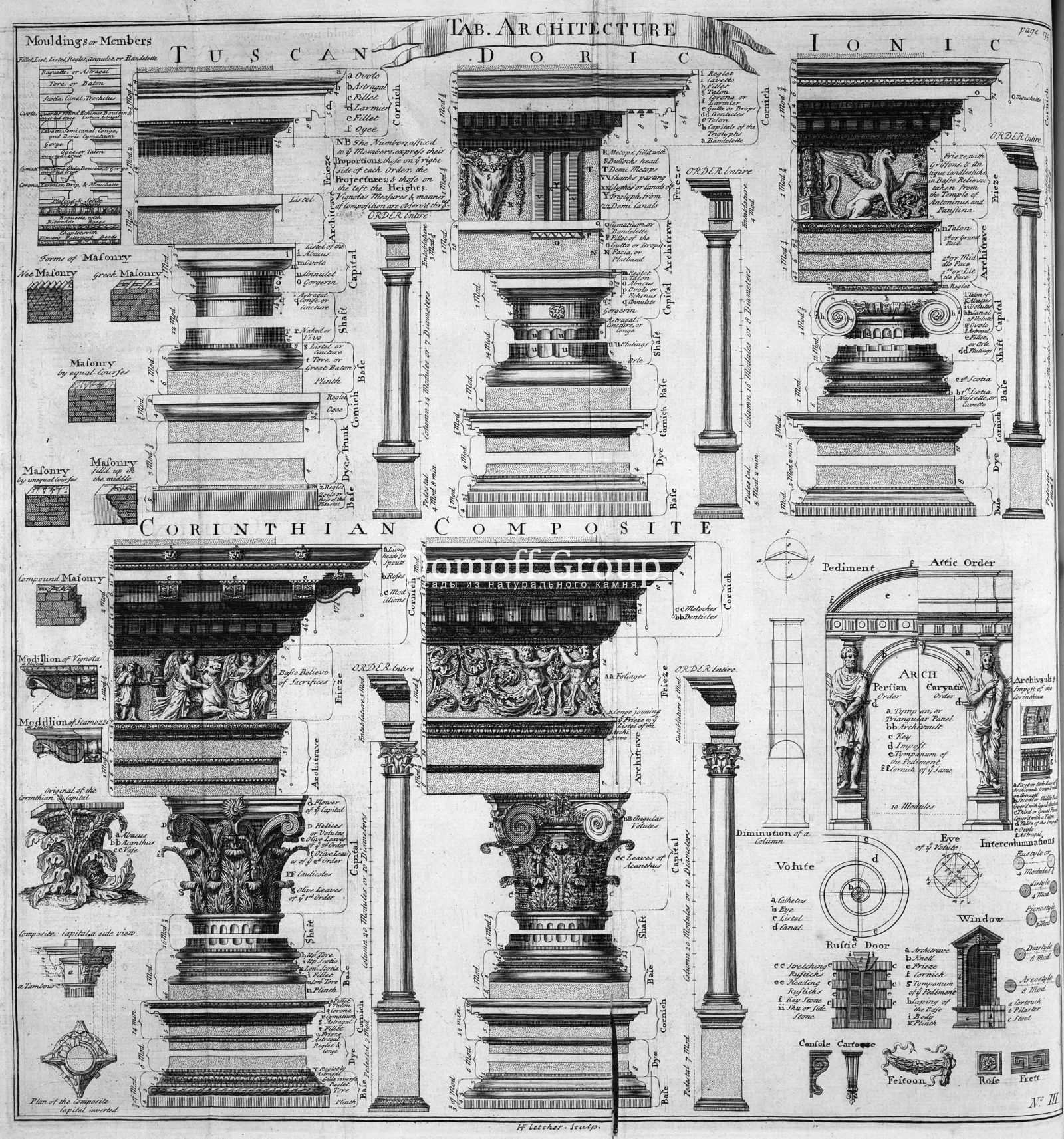

Внешний вид карнизов в различных типах архитектурных ордеров: тосканском, дорическом, ионическом, коринфском и композитном. Циклопедия, 1728 г.

В современном жилищном строительстве кровельные карнизные свесы классифицируют по расположению базовой конструкции, несмотря на то, что их внешний вид со стороны подчас одинаков:

  • Стеновые карнизы — горизонтальные выступы кровли вдоль стен здания, которые образуют нижние части скатов крыши на основе стропил;
  • Фронтонные — такие свесы монтируют на выступающие концы брусьев или обрешетки  вдоль наклонной части скатов.

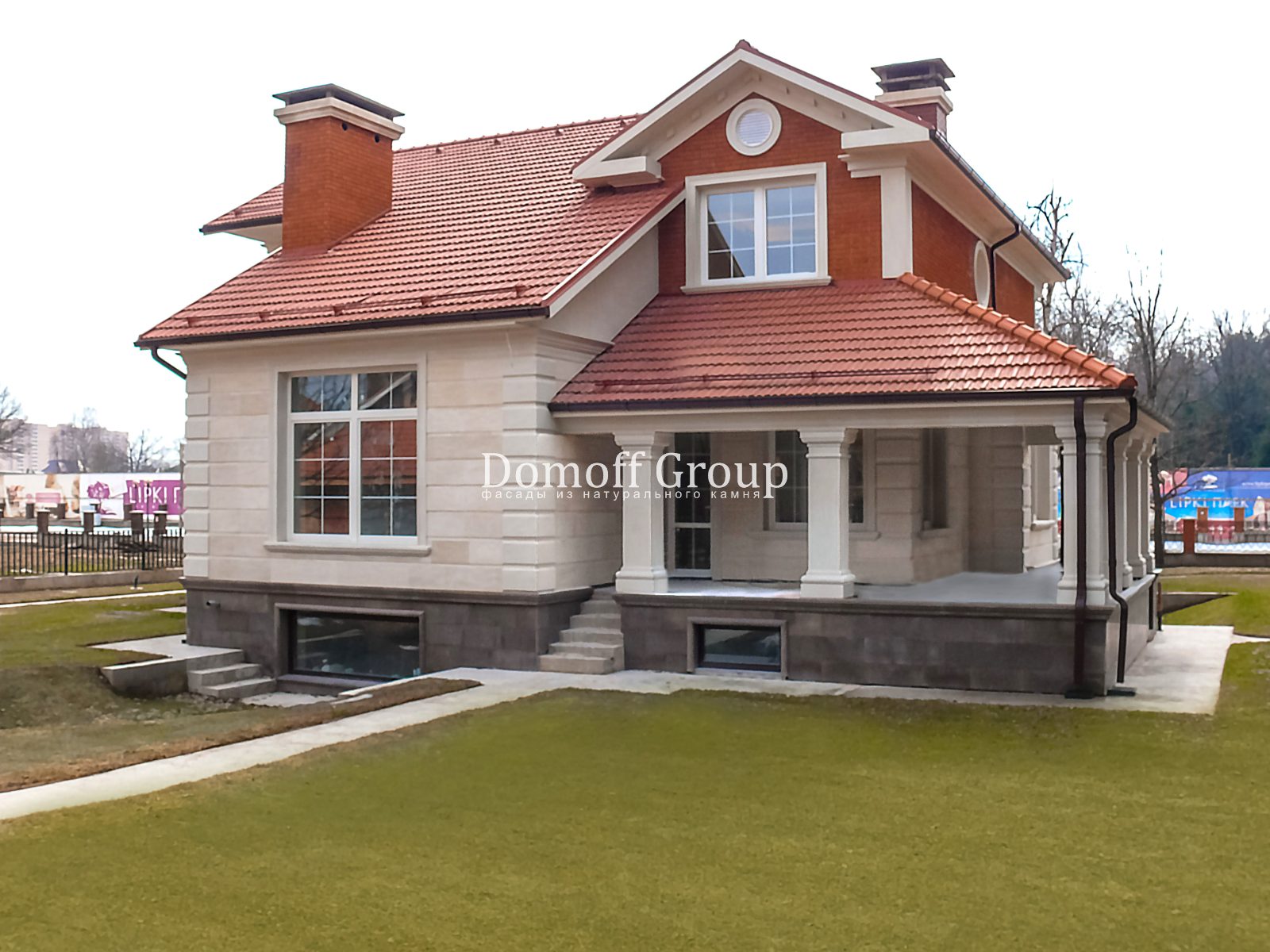

Стеновой и фронтонный карнизы
Стеновой и фронтонный карнизы дома. Фотография из портфолио Domoff Group

В каждом конкретном случае любой кровельный домовый карниз может быть подшит или укорочен. Таким образом, по внешнему виду они делятся на:

  • Неподшитые (открытые) и подшитые (закрытые);
  • Укороченные — используют редко и только как декоративный элемент, потому что они не способны защищать подкровельное пространство, стены и цоколь дома от атмосферных осадков;
  • Коробчатые: в их поперечном сечении находится прямоугольник, а не треугольник. Упомянутые конструкции подробно отражены на чертежах ниже.
Виды и конструкции домовых карнизов
Конструкции домовых карнизов и способы их подшивки

Современное применение карнизов домов

С технической точки зрения в современном градостроительстве без карниза не обходится ни одно здание. Требования к минимальным размерам карнизного свеса закреплены в строительных нормах и правилах. Правильно сконструированный выступ крыши участвует в системе естественного воздухообмена в  подкровельном пространстве. Это способствует установлению благоприятного микроклимата в указанной зоне, предотвращает намокание утеплителя и  размножение плесени.

Во многих случаях декорирование выноса кровли над стеной не осуществляется. Таким образом, защитная функция карниза опережает эстетическую. В среде профессиональных искусствоведов существует мнение, что утрата карниза как ордерного элемента является серьезным изъяном модернистской архитектуры.

Материалы для изготовления карнизов, их преимущества и недостатки

В жилищном строительстве монтаж и обустройство типовых карнизов предусмотрены по умолчанию на этапе возведения крыши. Мастерам фасадного декора интересен поиск новых архитектурных решений с помощью современных технологий. Накладные карнизные профили для фасада — как стандартные, так и по индивидуальному заказу — могут быть изготовлены из различных строительных материалов. Молдинги из архитектурного полиуретана и из природного камня для  наблюдателя, находящегося на уровне 1-ого этажа, зачастую выглядят одинаково. Поэтому важно рассмотреть  преимущества и недостатки исходного сырья.

Свойства материала Пенопласт Архитектурный полиуретан Гипс Кирпич (Ж)бетон Дерево Камень
Плотность, кг/м3 10-50  ≈ 180 1200-1500 1600-1900 1800-2200 от 540 1100-2700
Горючесть + Некоторые виды; Общая вилка рабочих температур −60 °С ... +80 °С; Разрушается под интенсивными солнечными лучами +
Устойчивость к погодным условиям +

+




Может иметь высокий коэффициент водопоглощения, так как ГОСТ 530-2012 регламентирует скорость начальной абсорбции воды. + +
Устойчивость к повреждениям + + + +
Доступность монтажа (можно выполнить своими силами) + + + +
Ценовой сегмент рынка  Эконом Эконом Средний Средний Средний + Средний + Премиум
Вывод Хрупкий материал, чувствительный к повреждениям и клювам птиц. Нуждается в дополнительном покрытии. Лучшее предложение в эконом-классе по соотношению цена/качество. Нуждается в укрытии от атмосферных осадков и обработке растворами, понижающими гигроскопичность. Нуждается в дополнительной отделке, имеет большой расход и вес, может поглощать влагу из атмосферы. Большой вес, нагрузка на стены и фундамент, высокая стоимость работ, сложность монтажа.

Материал, не имеющий устойчивости к огню, воздействию воды, повреждениям и перепадам температур. Необходимо покрывать защитными пропитками и следить за их обновлением. Благородный материал премиум-сегмента, схожий по плотности и весу с бетоном. Монтаж, точки крепления и нагрузку следует предварительно рассчитать у профессионалов.

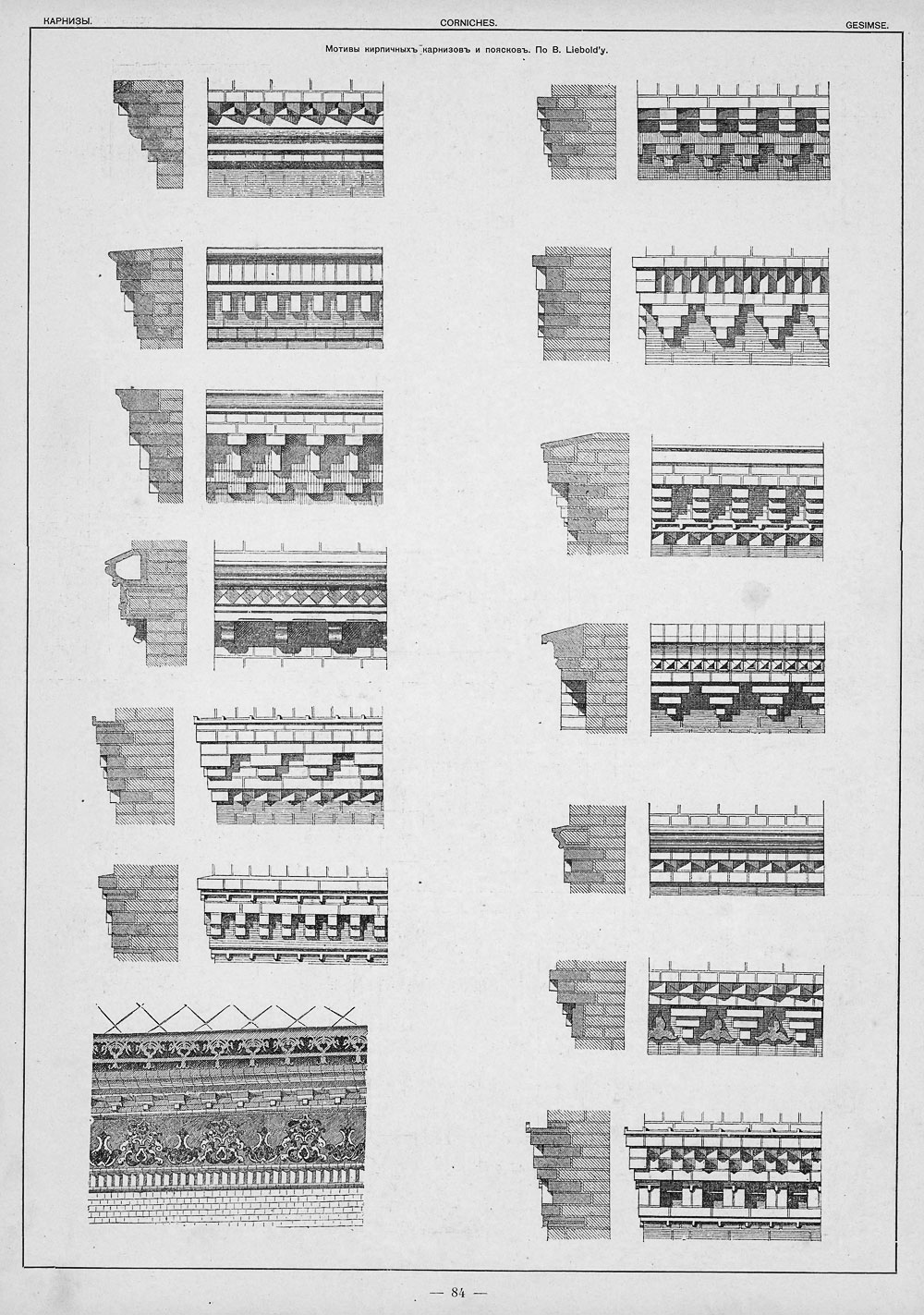

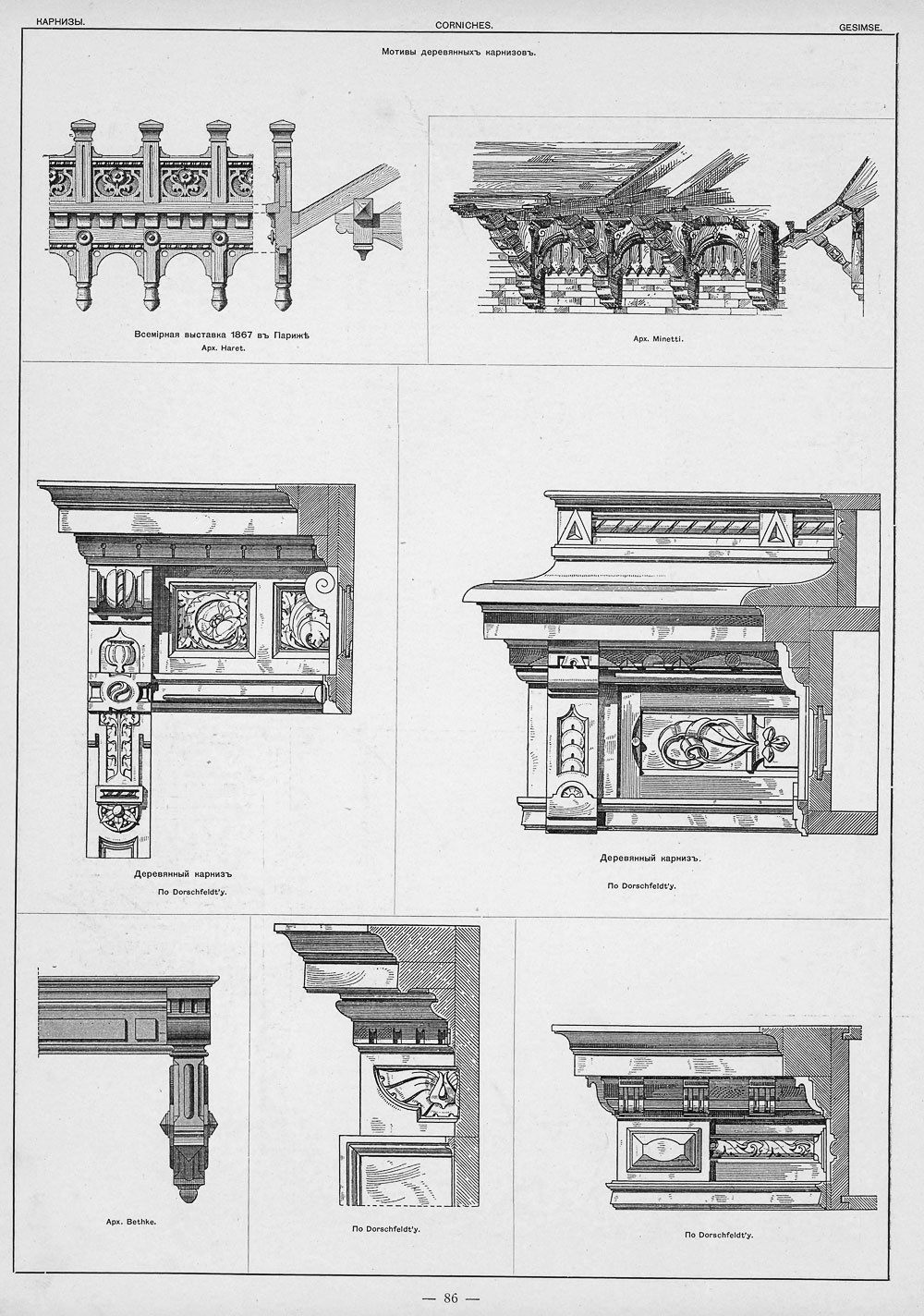

В архитектурной энциклопедии Г. В. Барановского отражены мотивы деревянных и кирпичных карнизов

Документы, регламентирующие монтаж карнизов зданий

Документы стандартизации Предмет стандартизации, примечания Размеры карнизного свеса

СП 17.13330.2017. Свод правил. Кровли.

Актуализированная редакция СНиП II-26-76 (утв. Приказом Минстроя России от 31.05.2017 N 827/пр)

(ред. от 18.02.2019)

Карниз должен удовлетворять общим требованиям безопасности, предъявляемым к кровлям зданий при проектных, ремонтных и реконструкционных работах.

Зависят от типа водоотведения (п. 8.3, п. 9.3):

  • при неорганизованном или наружном — не менее 60 см;
  • при внутреннем  — не менее 10 см.




СП 48.13330.2019.

Свод правил. Организация строительства. СНиП 12-01-2004

Безопасность зданий и сооружений при градостроительной деятельности, кроме объектов ИЖС.



СП118.13330.2012

Общественные здания и сооружения

Безопасность общественных зданий и сооружений при строительстве, ремонте и реконструкциях.

При неорганизованном водостоке в зданиях до 2-х этажей включительно вынос карниза должен быть не менее 60 см (п. 4.25).

СТО НОСТРОЙ 2.13.81-2012

Крыши и кровли. Требования к устройству, правилам приемки и контролю.

Стандарт национального объединения строителей регламентирует требования к строительству различных видов крыш и их приемке.



ГОСТ 23342-2012

Изделия архитектурно-строительные из природного камня.

Изделия архитектурно-строительные из природного камня

Задает номинальные размеры для карнизов из камня, как для объемно-профильных изделий, а также предельные отклонения от них (п. 4.3.1, п. 4.3.2). Допускает изготовление карнизов других номинальных размеров и типов профилей по согласованию с потребителем (п. 4.3.2).

Типы профилей карнизов из камня
Примеры типовых поперечных профилей карнизов по ГОСТ 23342-2012, где длина (L) 300-1000 мм, ширина (B) 400-800 мм, толщина (H) 110-550 мм, показатель b — 30-70 мм, h ─ 70-460 мм

Фасадные карнизы из натурального камня

Каменный карниз придает фасаду здания визуальную завершенность. В классической архитектуре этой верхней части антаблемента отводится настолько важная роль, что она присутствует даже в астилярном ордере, где нет пилястр и колонн.

Архитекторы Древнего Мира, Средневековья и эпохи Возрождения работали только с природным камнем. Твердые горные породы отличаются исключительной долговечностью, практичностью, благородным видом, поэтому пользуются спросом у владельцев загородных домов и особняков, как строительный материал. Ракушечник, гранит, мрамор, песчаник, известняк и травертин отличаются друг от друга плотностью, весом, цветом.

Карнизы из камня

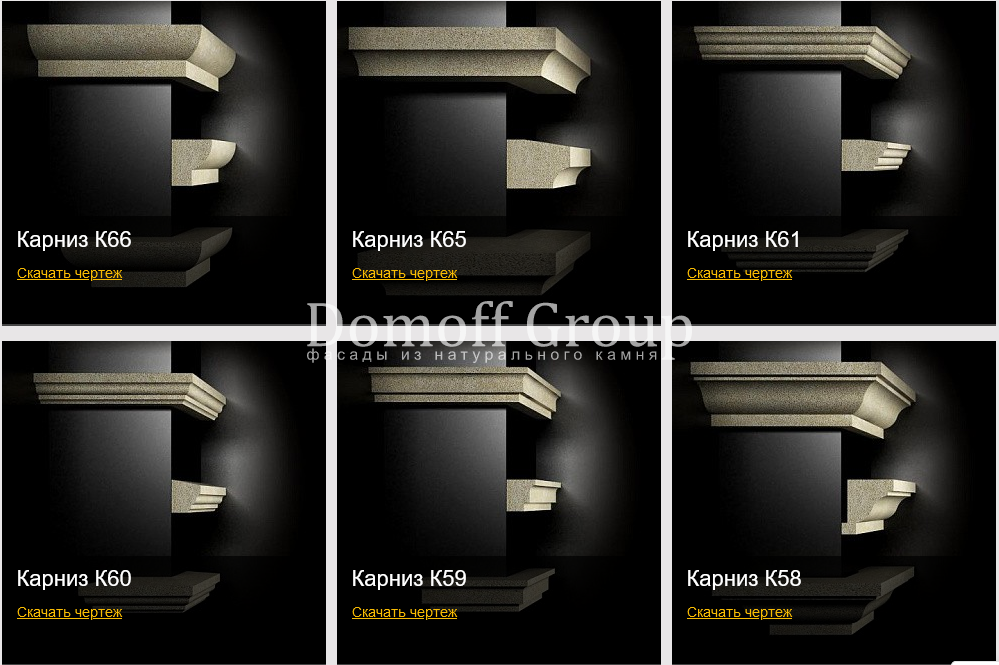

Каменные карнизы зданий от Domoff Group отличаются разнообразием цвета и форм
Свойство природного камня  Известняк Ракушечник Песчаник  Гранит
Плотность, кг/м3 2700 — 2900  800 — 2300 (зависит от места добычи) 2250 — 2670  2600 — 2700
Цвет Светло-серый, бежевый, желтоватый. Желтовато-белый Зависит от примесей: серый, розоватый, светло-желтый, зеленоватый, красно-бурый. Розовый, серый, оранжевый, редкий алый и насыщенно красный.

Если вам нужна отделка фасада на века, передающая особый дух аристократизма и респектабельности, ознакомьтесь с  предложением по фасадным карнизам из камня от Domoff Group.
