Что такое модульон

Модульон (он же – модильон,-а) в архитектуре – античный вид кронштейна, украшенный резным листом, S-образно свернутым в волюту при виде сбоку. Элемент характерен для дорического, коринфского и композитного ордеров. В этих системах ему отведено место под выступом  слезниковой плиты венчающего карниза.

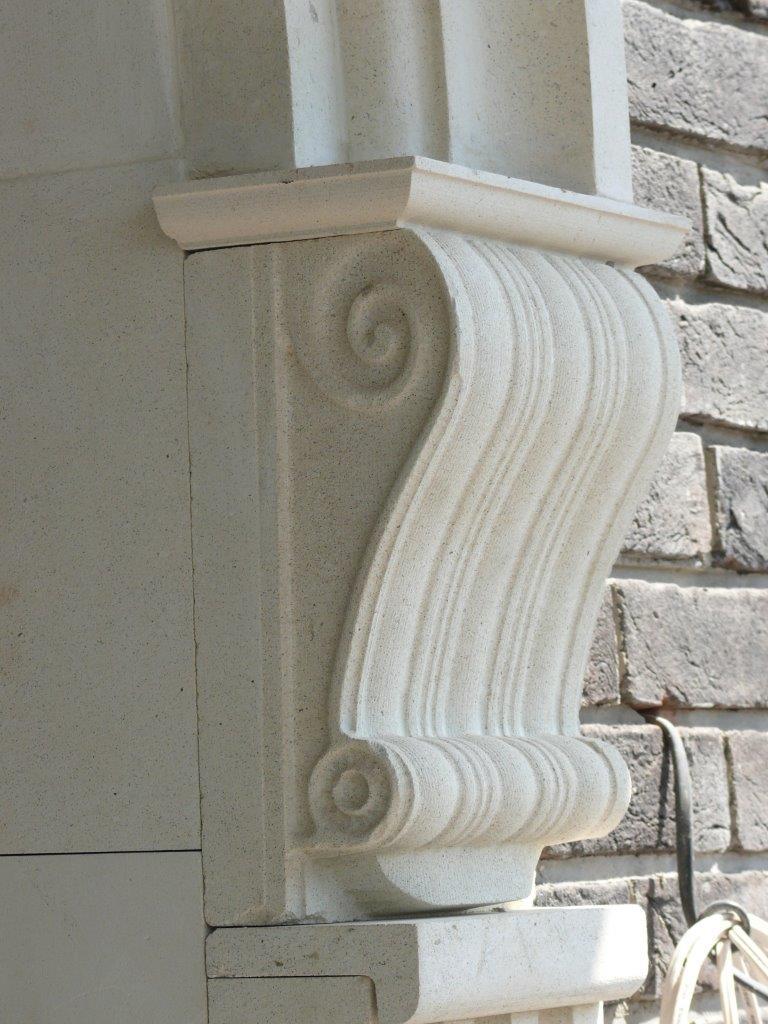

Модульон крупным планом
Модульон из мраморизованного известняка крупным планом. Фотография из портфолио Domoff Group

Назначение и применение модульонов в архитектуре

Модульоны применяют в стилях, которые унаследовали или переосмыслили традиции античности, – классической и ренессансной архитектуре. Для средневековых готики и романики также характерны волютообразные поддерживающие выступы, украшенные головами антропоморфных существ и животных. Однако их правильнее называть консолями или кронштейнами.

Изначально функция модульона была несущей и лишь во вторую очередь – украшающей. В современном фасадном декоре такие элементы часто применяют исключительно для оформления и облагораживания экстерьера и размещают не только под карнизом.

В ордерном зодчестве равные промежутки между модульонами заполняли декоративными розетками в кессонных углублениях. Искусство размещения элементов заключалось в соблюдении упорядоченной симметрии: осевые линии модульонов и розеток должны совпадать с осями колонн и интерколумния.

Признак, по которому модульон, как подвид кронштейна, отличается от любой другой консоли, – положение детали в пространстве. Высота модильона меньше его ширины, то есть он ориентирован и предназначен для крепления по горизонтали, в то время как другие разновидности кронштейнов  – в основном, по вертикали.

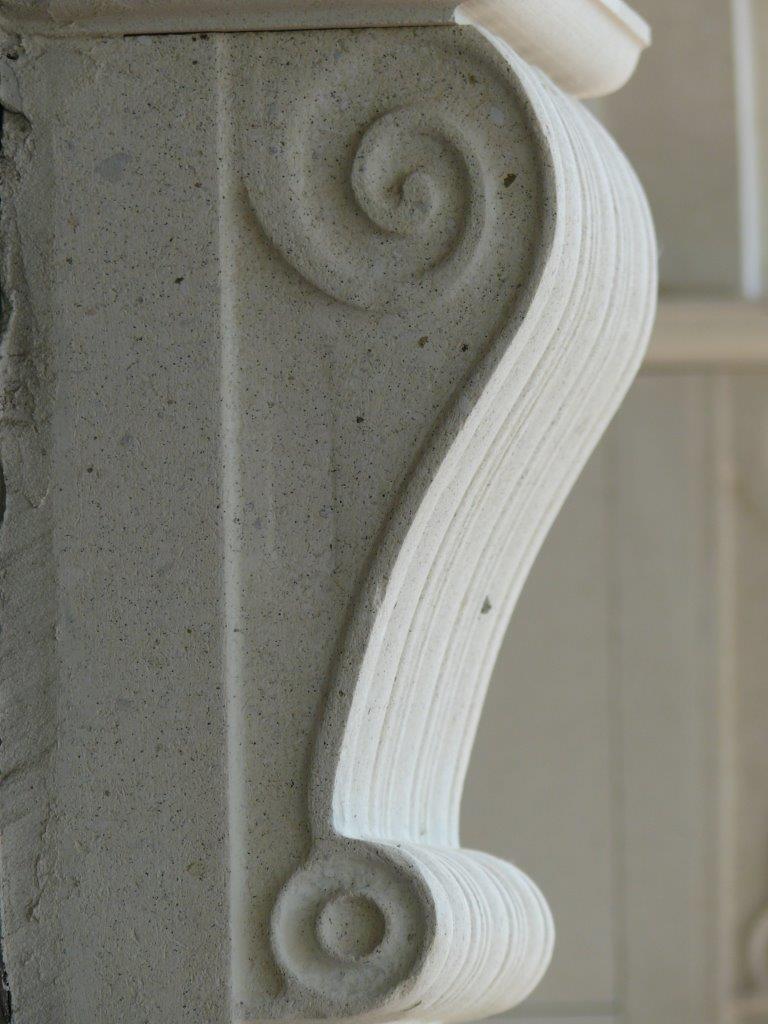

Классический модульон
Классический модульон, вид снизу

Разновидности модульонов

Модульоны различают по размерам и внешнему виду. Их конфигурация бывает простой, классической и усложненной.

Существуют модульоны без обработки, которые при наличии капель-гутт являются мутулами. Они представляют собой уплощенные 4-угольные призмы с карнизиками. Их также размещают с соблюдением ордерной ритмики.

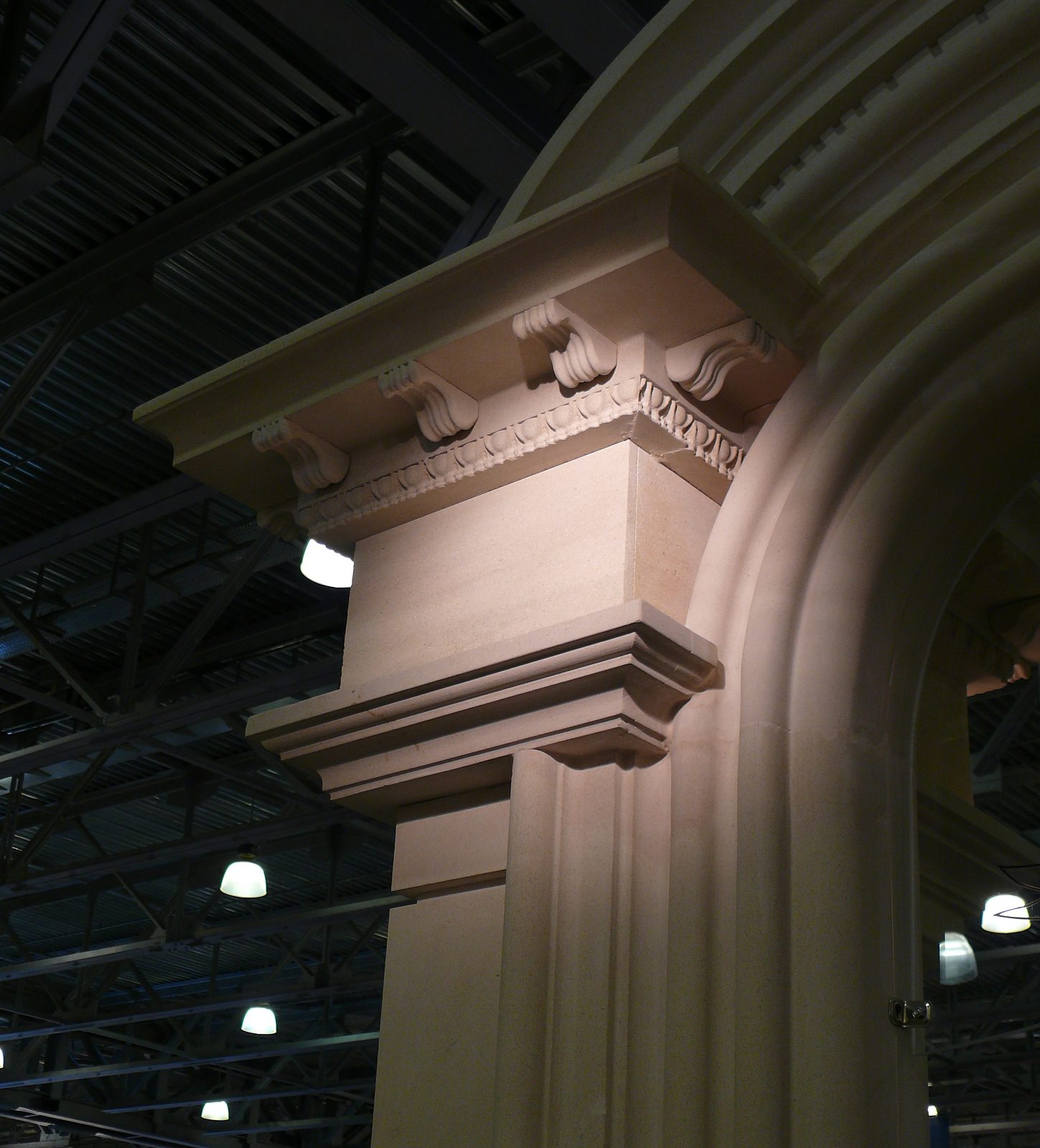

Модульон без обработки
Модульоны без обработки под карнизом павильона Аничкова дворца не имеют гутт и потому не могут быть мутулами

Простую форму получают копированием внешних контуров античного элемента, и на этом дальнейшее оформление прекращается. Классическое исполнение относится к сложной конфигурации. В этом случае обязательно присутствуют:

  • Боковые S-образные волюты с закрученными в разные стороны концами;
  • Прорезной лист аканта на поверхности, обращенной к зрителю;
  • Валик по мотивам ионической капители, которым оканчивается передний завиток.
Изготовление модульонов
Процесс изготовления простого (1-4) и усложненного (5-6) модульона методом отливки из гипса

Существуют модульоны с другой орнаментовкой. Ее разновидности часто представляют вольную интерпретацию античных форм и зависят от стиля. Так, например, для ампира характерны более широкие, словно распластанные вдоль нижней поверхности карниза модильонные элементы, а для модерна – присутствие нового уникального декора в рамках привычного профиля.

Современное применение модульонов

В современной архитектуре модульоны применяют, в основном, с декоративной целью. Они помогают повысить художественную ценность оформления и внести последние штрихи в экстерьер, спланированный в стиле античности, классицизма, эпохи Ренессанса, барокко, рококо и даже ар-нуво.

Простым поворотом на 90° модульон превращается в обычный кронштейн. В этом качестве он добавляет визуальной прочности выступающим из стены опорам или балкам, поддерживающим балконы, эркеры, сандрики и наличники, а также маскирует и украшает выступы.

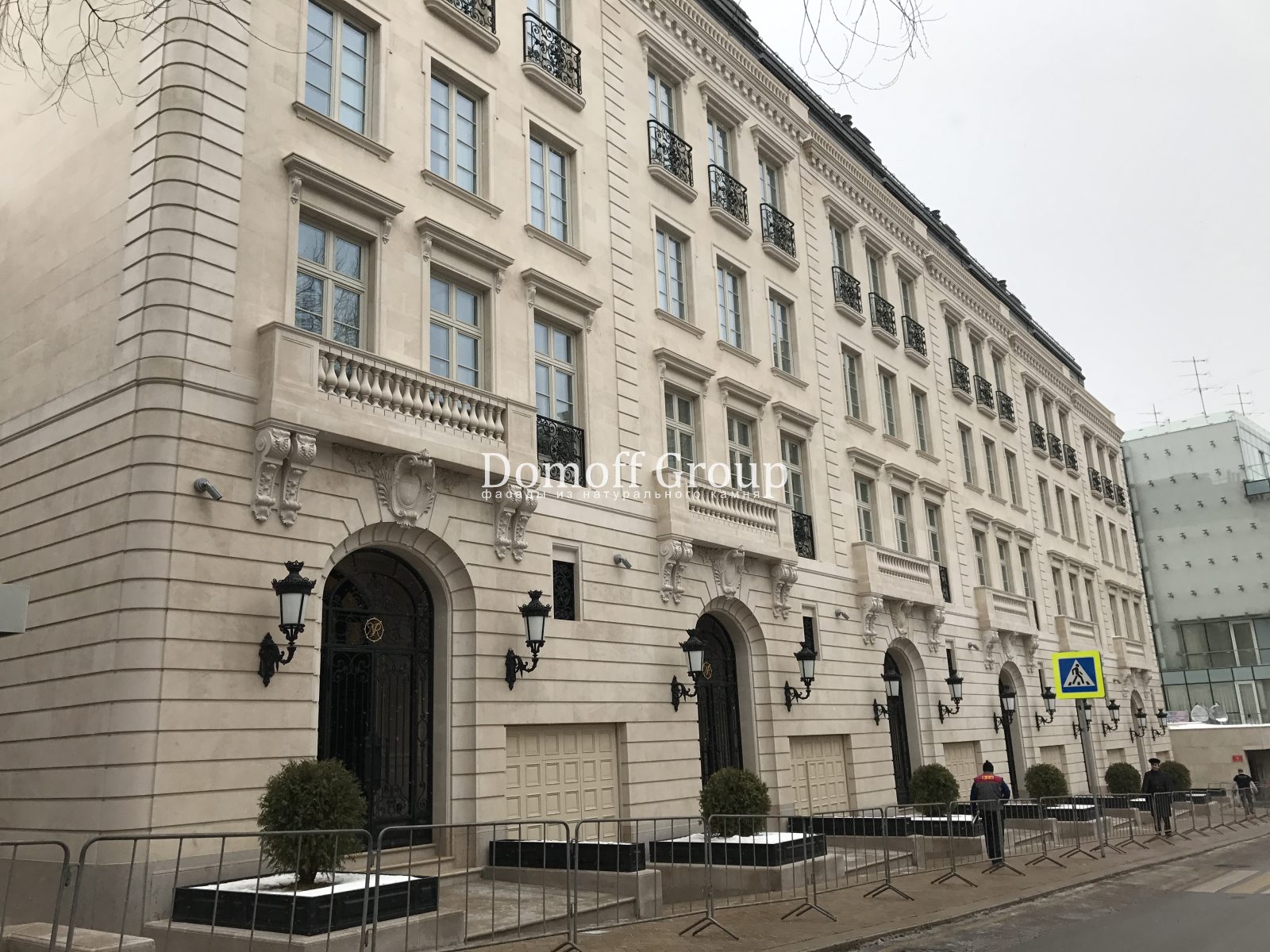

Модульоны на фасаде здания
Модульоны на фасаде здания применены в качестве поддерживающих кронштейнов для балюстрад (средний размер) и сандриков (малый размер). Фотография из портфолио Domoff Group

Материалы для изготовления модульонов

Способ изготовления модульона – добавление сырья в форму или удаление лишнего – зависит от вида материала.

  • С помощью отливки по формам производят элементы из гипса, полиуретана (ПУ), стеклопластика, новых типов бетона, полученных добавлением современных полимеров, каменной крошки, щелочестойкого волокна.

Примечательно, что при упоминании гипсовой лепнины для фасада чаще всего имеют в виду декор из ПУ. Так как гипс чувствителен к влаге – гигроскопичен, – то поглощает водяной пар и отдает его при осушении воздуха. Следовательно, риск преждевременного разрушения изделий, помещенных в условия колебания влажности и температуры, многократно возрастает. Поэтому лепнину из настоящего гипса рекомендуют размещать внутри зданий, где можно контролировать и корректировать влажностный и температурный режимы.

Второй важный момент – соблюдение технологии и качество самой отливки. Воздушные пузырьки, не удаленные вовремя, приводят к возникновению слабых мест и пустот в будущей детали. Иными словами, в молдингах могут быть дефекты, присутствие которых полностью зависит от добросовестности производителя.

Бетон, как традиционный серый раствор из цемента, песка и воды, редко используют для изготовления мелкого декора и элементов со сложным контуром. Вес отлитых деталей сравним с весом аналогов из камня. При этом часто отсутствует эстетика, и необходима последующая художественная отделка.

Известные преимущества и недостатки других материалов сведены в общую таблицу:

Материал Преимущества Недостатки
Полиуретан Композитный материал с низким удельным весом и  доступной ценой. Со временем происходит разрушение пластика, а также усадка и деформация, особенно если установленный декор находится на солнечной стороне.
Стеклопластик Истираемость, влагопоглощение, канцерогенная пыль. Изготовление по индивидуальным эскизам затруднено.
Архитектурный бетон с добавлением полимеров, смол, каменной крошки и пр. Изделия имеют меньший вес по сравнению с бетоном и камнем. Есть выбор из множества цветов и имитаций. Возможна дальнейшая отделка по желанию заказчика. Высокая стоимость компонентов, зависимость от их качества. Известны случаи, когда со временем происходила потеря прочности.
  • Каменные модульоны производят посредством лазерной и машинной обработки монолитных блоков горных пород. Анализ качества сырья и состава вкраплений происходит еще на стадии добычи. Следовательно, показатели плотности, пористости, пластичности, прочности, водопоглощения известны заранее. Заказчику остается лишь выбрать, какой вид камня ему нравится больше.

Документы, регламентирующие изготовление модульонов

Наименование документа Регламент
ГОСТ 23342-2012 Изделия архитектурно-строительные из природного камня. Определение, номинальные размеры и общие требования к карнизам из камня.
СП 17.13330.2017. Свод правил. Кровли. Актуализированная редакция СНиП II-26-76 (утв. Приказом Минстроя России от 31.05.2017 N 827/пр) (ред. от 18.02.2019) Карниз должен удовлетворять общим требованиям безопасности, предъявляемым к кровлям зданий при проектных, ремонтных и реконструкционных работах.

Модульоны из камня

Модульоны из камня – незаменимые элементы при отделке загородного дома, резиденции, особняка в классическом или античном стиле. Если их используют в качестве кронштейнов, то со стороны фасада невооруженным глазом видны  благородные изгибы  волют и украшения из листьев аканта.

В экстерьере здания модильон, как и замковый камень, уместен для применения в конкретных точках визуального выхода горизонтальных балок. Его множественное ритмическое повторение допустимо только под выносом карниза. Следовательно, минимально необходимое количество деталей и будет достаточным для украшения всего здания.

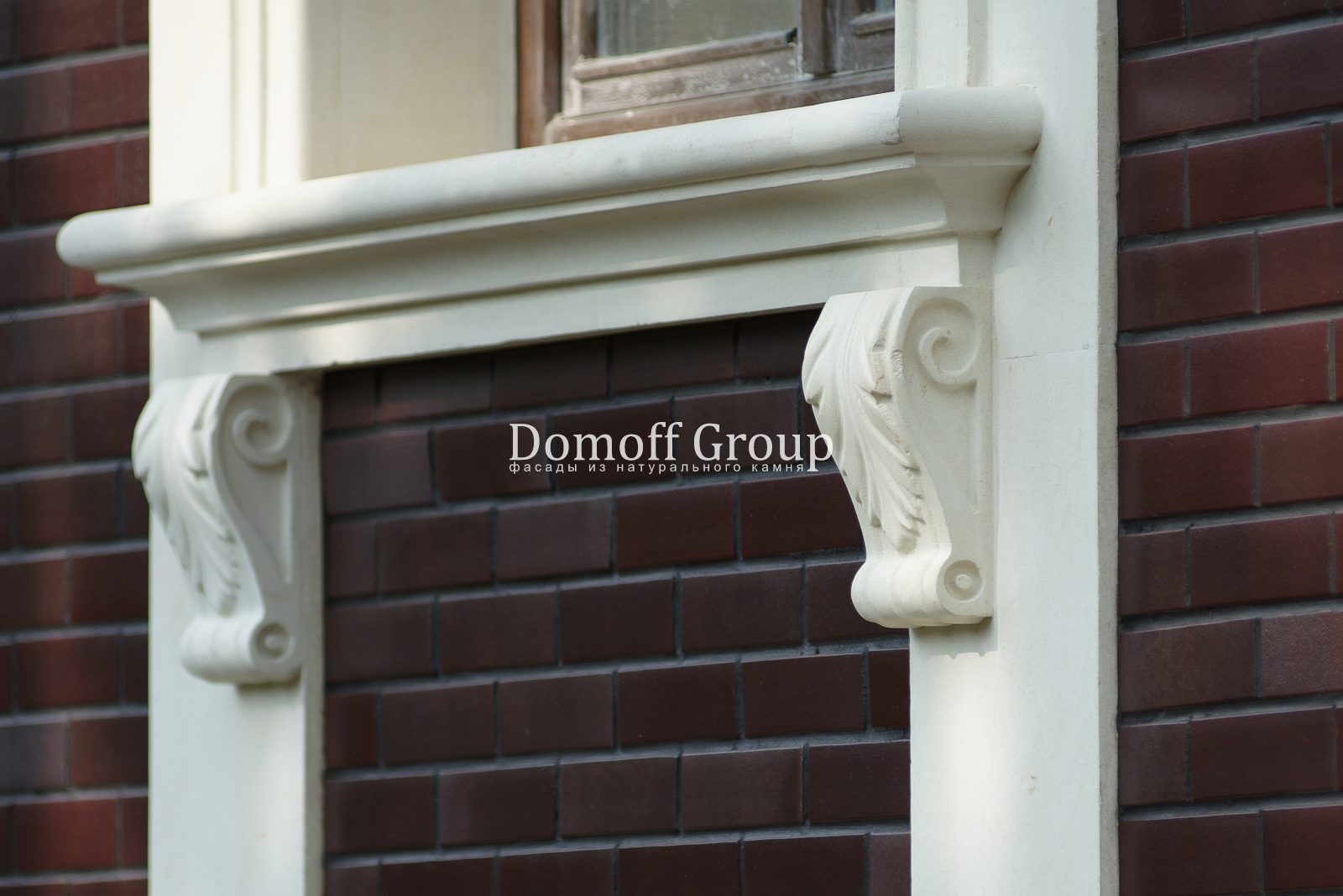

Модульоны-кронштейны
Модульоны классической формы использованы в качестве кронштейнов и поддерживают оконный отлив. Фотография из портфолио Domoff Group

Такие виды камня, как мрамор, гранит, травертин, кварцит, известны своей долговечностью и прочностью в качестве отделочного материала. Эти характеристики подтверждены исторически, что выгодно отличает горные породы от сырья с разноплановыми искусственными компонентами. Однажды установленные профессионалами, модульоны из камня не требуют особого ухода и будут радовать красотой обработки и натуральной текстурой в течение всей жизни.
