При выборе фасадного «пирога» учитывают общую паропроницаемость материалов. Под «пирогом» мы понимаем совокупность всех стеновых слоев: утеплителей, изоляторов, фасадно-декоративной отделки. Разобраться в вопросе паропроницаемости гост помогут нормативные показатели. В конце сделаем вывод.
Что такое паропроницаемость
Паропроницаемость – числовой показатель, равный количеству миллиграмм водяного пара, выходящего за 1 час через слой материала в результате разности парциального давления при равном атмосферном давлении по обе стороны материала.
В свою очередь, сопротивление паропроницаемости – это показатель разности парциальных давлений (указанный в паскалях) между давлениями водяного пара у противоположных стен здания, при котором через площадь 1 м за 1 ч проходит 1 мг водяного пара при равенстве температуры воздуха у этих стен.
Другими словами
Паропроницаемость – это способность материала пропускать либо задерживать пар вследствие разницы его парциального давления при одинаковом давлении атмосферы по обе стороны материала.
Коэффициент паропроницаемости измеряется в мг/(м·ч·Па).
Показатель паропроницаемости используется строителями при подборе подходящих стройматериалов ограждающей конструкции: утеплителей, изоляции, внешней облицовки.
Коэффициент паропроницаемости – показатель, определяемый отношением толщины материала к его сопротивлению паропроницаемости при проходящем стационарном потоке водяного пара.
Сравнительный коэффициент паропроницаемости – отношение коэффициента паропроницаемости воздуха к коэффициенту паропроницаемости материала.
Что такое пароизоляция и зачем она нужна?
Пароизоляция – материалы, защищающие утеплитель от воздействия пара.
Пароизоляторы классифицируются тремя видами, отличающихся прочностью и сопротивлением паропроницаемости.
- 1 класс – жесткие материалы на фольгированной основе.
- 2 класс – полипропиленовые и полиэтиленовые материалы.
- 3 класс – мягкие материалы.
При утеплении кровли, стены или фундамента дома независимо от выбранного материала строители рекомендуют не отказываться от пароизоляции. Поскольку водяной пар по законам физики всегда выходит из теплой зоны в холодную, и, в случае преграды, выпадает в конденсат – т. е. жидкое состояние, то именно на слое утеплителя или стеновой кладке появится точка росы.
Избежать этого помогает изоляционный слой, защищающий плиты утеплителя. Именно на нем в последствии должен осесть конденсат. Таким образом, пароизоляция защищает как сам утеплитель от отсыревания, так и строительные конструкции – от плесени, гниения (в случае с деревом) или набухания. Намокший утеплитель теряет свойства, а внутренние стены дома легко теряет теплоизоляцию.
Вполне понятно – преградить абсолютное прохождение влаги сквозь стеновую конструкцию невозможно, да это и не нужно. В конечном итоге, комфортным микроклимат в первую очередь создает правильная система вентиляции и предусмотренные вентиляционные отверстия. Тем не менее, именно для исключения риска порчи утепляющего пирога, пароизоляцию обязательно предусматривают в следующих типах зданий и построек:
- каркасные стены и деревянные дома;
- вентилируемые (навесные) фасады;
- нерегулярно или недостаточно отапливаемые помещения (летние домики, дачи, загородное гостевое жилье);
- межэтажные перекрытия, потолки;
- полы в деревянных домах;
- помещения с повышенным уровнем влажности (бани, сауны).
Это интересно: Декоративный камень в интерьере.
Что случится, если при строительстве выбраны материалы с наименьшей паропроницаемостью?
Небольшой риск образования плесени, конечно, есть. Но на самом деле не все так страшно, если в помещении предусмотрена надежная система вентиляции. Тем не менее, в регионах с повышенной влажностью и большими минусовыми температурами из-за накопления влаги внутри пор, в стеновом материале может образовываться лед, что впоследствии приводит к разрушению материала.
Большое количество пара выделяется во время принятия ванны или душа. Повышенную влажность мы устраняем простым проветриванием или включением системы вентиляции. Понять, что пар не выведен из помещения можно увидеть по запотевшим окнам или каплям влаги (конденсату) на трубах. Некоторые застройщики верят в то, что бетонных или кирпичных домах тяжело дышать, поскольку эти материалы – не самые паропроницаемые.
Реальная ситуация – другая: около 95% пара выходит через вытяжку и открытую форточку. Если стеновой «пирог» состоит из пористых материалов, то 5% выходит через него. Так, что особой разницы в микроклимате кирпичного и, например, газосиликатного, дома – нет. Но существенный недостаток «дышащих» стен – это высокая потеря тепла массы.

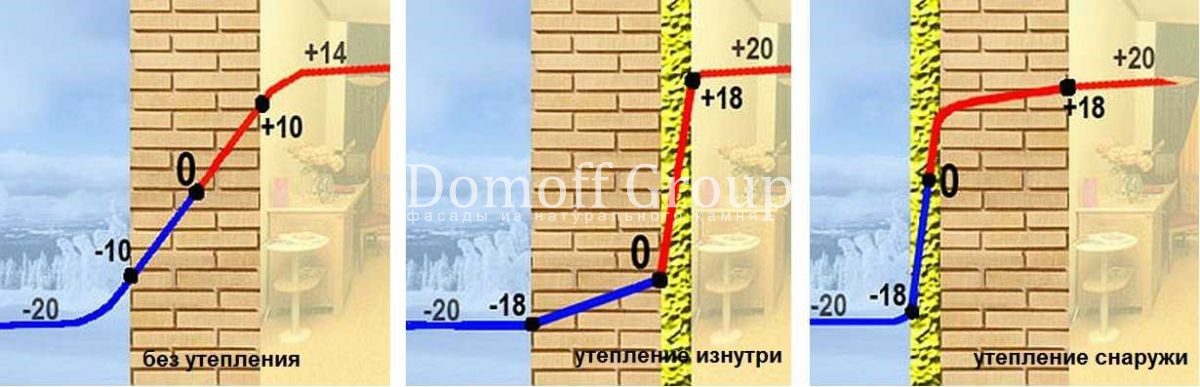

Во время строительства: утепления и фасадной облицовки стоит учитывать и разницу температур между слоями «пирога». Например, при утеплении наружной кирпичной стены толщиной полметра ЭППС-плитами толщиной 10 см, зимой разница температуры между внешней и внутренней сторонами будет незначительной (из-за высоких теплозащитных характеристик ЭППС), следовательно, точка росы переместится внутрь стенового слоя.
Точка росы (согласно СП 50.13330.2012) — температура, при которой в воздухе образуется конденсат. Располагается точка росы не всегда на стене, в некоторых случаях она может быть смещена внутрь слоеной ограждающей конструкции.
Паропроницаемость снип и гост: советские и международные стандарты
Паропроницаемость материалов (таблица) – это нормы отечественных и международных строительных стандартом. Коэффициент паропропускной способности – важный параметр расчета толщины слоеных стен.
Параметр µ ("мю") КП (коэффициента паропроницаемости) строительного материала выведен относительным значением сопротивления материала теплопереносу в сравнении с характеристиками сопротивления паро переносу воздуха. Так, значение µ = 1 для минваты означает, что материал проводит водяной пар также хорошо, как и воздух. А параметр µ = 10 для газобетона говорит о том, что строительный материал пропускает пар в 10 раз хуже воздуха. Значение µ, умноженное на толщину в метрах, дает рассчитать эквивалентную по паропроницаемости толщину воздуха Sd (м).
В отечественных нормативах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2• ч • Па/мг) регулируется 6 главой СНиП II-3-79 (1998) Строительная теплотехника.
Международные стандарты строительных материалов приводятся в ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) - 2007 год.
Коэффициент сопротивления паропроницаемости определяется, согласно международному стандарту ISO 12572 Теплотехнические свойства строительных материалов и изделий - Определение паропроницаемости.
Тестирование паропроницаемости строительных материалов для определения норм ISO проводилось в лаборатории на выдержанных образцах в сухом и влажном виде.
В отечественной же документации представлены лишь расчетные данные при массовом отношении влаги в материале w, %, равном нулю.
При проектировании жилых зданий Сводом правил представлена таблица коэффициентов паропроницаемости материалов. Для удобства мы включили не только отечественные СНиП II-3-79 (1998), но и международные ISO/FDIS 10456:2007(E) нормы.
Таблица паропроницаемости строительных материалов
|
ISO/FDIS 10456:2007(E) |
ISO/FDIS 10456:2007(E) |
СНиП II-3-79 (1998) |
---|---|---|---|
Строительные материалы |
коэффициент сопротивления паропроницаемости(µ) |
коэффициент сопротивления паропроницаемости(µ) |
Расчетный коэффициент паропроницаемости |
|
сухое состояние |
влажное состояние вл. > 70% |
влажность = 0% базовые значения для дальнейших расчетов с учетом реальной влажности |
Воздух |
1 |
1 |
- |
Битум |
50 000 |
50 000 |
0,008 |
Пластики, резина, силикон |
>5 000 |
>5 000 |
- |
Тяжелый бетон |
130 |
80 |
0,03 |
Бетон средней плотности |
100 |
60 |
- |
Полистиролбетон |
120 |
60 |
- |
Автоклавный газобетон |
10 |
6 |
0,12 |
Легкий бетон |
15 |
10 |
- |
Искусственный камень |
150 |
120 |
- |
Керамзитобетон |
6-8 |
4 |
0,075 - 0,09 |
Шлакобетон |
30 |
20 |
0,075 - 0,14 |
Обожженная глина (кирпич) |
16 |
10 |
0,11 - 0,15 (в виде кладки на цементном растворе) |
Известковый раствор |
20 |
10 |
0,12 |
Гипсокартон, гипс |
10 |
4 |
0,075 |
Гипсовая штукатурка |
10 |
6 |
- |
Цементно-песчаная штукатурка |
10 |
6 |
0,09 |
Глина, песок, гравий |
50 |
50 |
- |
Песчаник |
40 |
30 |
- |
Известняк (в зависимости от плотности) |
30-250 |
20-200 |
0,06 - 0,11 |
Керамическая плитка |
∞ |
∞ |
|
Металлы |
∞ |
∞ |
0 |
OSB-2 (DIN 52612) |
50 |
30 |
- |
OSB-3 (DIN 52612) |
107 |
64 |
- |
OSB-4 (DIN 52612) |
300 |
135 |
- |
ДСП |
50 |
10-20 |
0,12 - 0,24 |
Линолеум |
1000 |
800 |
0,002 |
Подложка под ламинат пластик |
10 000 |
10 000 |
- |
Подложка под ламинат пробка |
20 |
10 |
- |
Пенопласт |
60 |
60 |
0,05-0,23 |
ЭППС |
150 |
150 |
- |
Полиуретан твердый, полиуретановая пена |
50 |
50 |
0,05 |
Минеральная вата |
1 |
1 |
0,3-0,6 |
Пеностекло |
∞ |
∞ |
0,02 -0,03 |
Фибролитовые панели |
5 |
5 |
- |
Перлит |
2 |
2 |
- |
Вермикулит |
3 |
2 |
0,23 - 0,3 |
Эковата |
2 |
2 |
- |
Керамзит |
2 |
2 |
0,21-0,26 |
Дерево поперек волокон |
50-200 |
20-50 |
0,06 |
Дерево вдоль волокон |
- |
- |
0,32 |
Кирпичная кладка из силикатного кирпича на цементном растворе |
- |
- |
0,11 |
Слоеные стены: что учитывать при строительстве, утеплении и облицовке фасада
Стеновой пирог, имеющий небольшую способность поглощать пар, не расширяется в результате замерзания влаги, а значит – в материале не образуются микротрещины. При этом главная задача проектировщиков предусмотреть свободное выветривание конденсата изнутри, потому важным этапом строительных работ становится создание вентилируемой системы. Соблюдая это условие, мы продлеваем срок службы стеновой кладки.
В свою очередь, во время утепления учитывают особенности эксплуатации здания и отдельных его помещений. Снаружи размещают паропроводящие утепляющие материалы, благодаря чему уменьшается риск скапливания влаги при понижении уличной температуры. Для исключения намокания стен изнутри помещения, внутренний слой защищают материалом с низким коэффициентом паропроницаемости.
Это интересно: Материалы для фасада дома: какой лучше.
Основной принцип возведения стен
Для длительного эксплуатационного срока стены должны иметь небольшой коэффициент паропроницаемости, но вместе с тем – быть теплоемкими. При использовании однотипных материалов таких показателей добиться не удается. При возведении стен к ним предъявляют требования, соответствующие требованиям ГОСТ, и потому в жилом здании стены должны задерживать холодные массы от проникновения их в дом.
Для внутренней пароизоляции стенового «пирога» хорошо подходит армированный бетон с максимальными характеристиками плотности и теплоемкости. Бетон уравновешивает разницу суточной температуры. При монтаже плит утеплителя строителями должно соблюдаться условие: паропропускная способность каждого слоя увеличивается в направлении от внутреннего к наружному.
Правила расположения пароизолирующих слоев

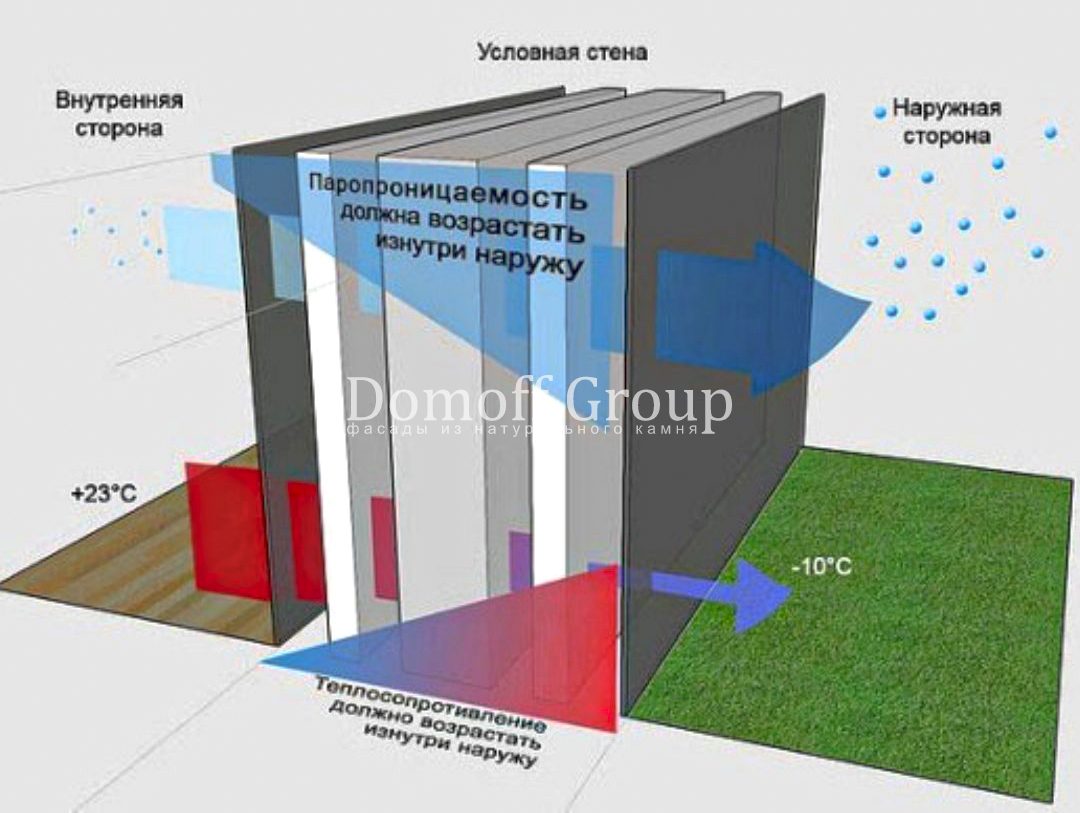

Для обеспечения эксплуатационных характеристик «слоеных» стен используют правило: со стороны с более высокой температурой монтируют материалы с наименьшей паропропускной способностью, но повышенной теплопроводностью. Наружные слои при этом имеют высокую паропроводимость. Нужно добиться того, чтобы коэффициент наружного слоя материала в 5 раз превышал коэффициент паропроницаемости внутреннего слоя.
Соблюдение этого правила позволит водяному пару, попавшему из дома в теплый слой стены, легко выйти наружу сквозь пористый материал. Невыполнение правила приводит к намоканию внутренней прослойки стенового защитного «пирога».
Это интересно: Преимущества фасадов из натурального камня.
Вывод
И все же, насколько паропроницаемость – значимый фактор в строительстве и утеплении фасада дома или его кровельного пространства? Выбором правильного материала дело не ограничивается. Возведение и утепление жилых конструкций – это комплексное мероприятие, в обязательном порядке требующее выполнение, как минимум, трех пунктов:
- Выбор стеновых материалов с учетом паропроницаемости, плотности, веса, тепло- и шумоизоляции;
- Правильно спроектированная система принудительной вентиляции;
- Монтаж слоевых стен с учетом пароизоляции;
- Внешняя защита фасада, кровли и цоколя – гидрофобизация.
Большинство из нас привыкли думать, что «дышащие» стены – хорошо. На самом деле, это не совсем верное утверждение, ведь под паропропускной способностью мы имеем в виду и пар, и влагу. Если стена высокопористая, это не значит, что в помещении будет легко дышать. Набирается излишнее количество конденсата, а при высокопористом наружном слое – в стеновой материал еще проникает и влага с улицы. В сезон дождей такая стена отсыревает уже спустя неделю. Кроме того, влажные стены приводят к низкой морозостойкости – помещение теряет тепло.
Одним из опасных моментов становится падение температуры в ночное время и смещении точки росы, приводящие к замерзанию конденсата внутри стены. Образовавшийся лед приводит к изменению прочности стенового материала: газосиликатных блоков, пеноблоков, кирпича. Появляются мостики холода, микротрещины и щели.
Избежать разрушения материала и продлить срок облицовки удается с помощью гидрофобизации. Покрывая стену гидрофобной защитой, мы избавляемся от риска намокания внешнего слоя атмосферными осадками, при этом не снижая ее паропропускных свойств.
