Вопрос «на клей или на подсистему» задают перед сметой, потому что от ответа зависят и бюджет, и срок, и то, как фасад будет жить дальше. В интернете на него отвечают в две строки: «лёгкое — на клей, тяжёлое — на каркас». Это верно и бесполезно: заказчик не знает, лёгкий ли у него камень.
Разберём по существу. Выбор определяют четыре вещи, и ни одна из них не про вкус:
- Что за основание — монолит, кирпич, газобетон, старая штукатурка неизвестной прочности.
- Сколько весит квадратный метр выбранной облицовки вместе с креплением.
- Будет ли снаружи утепление.
- Насколько важна ремонтопригодность — реально ли будет заменить одну повреждённую плиту.

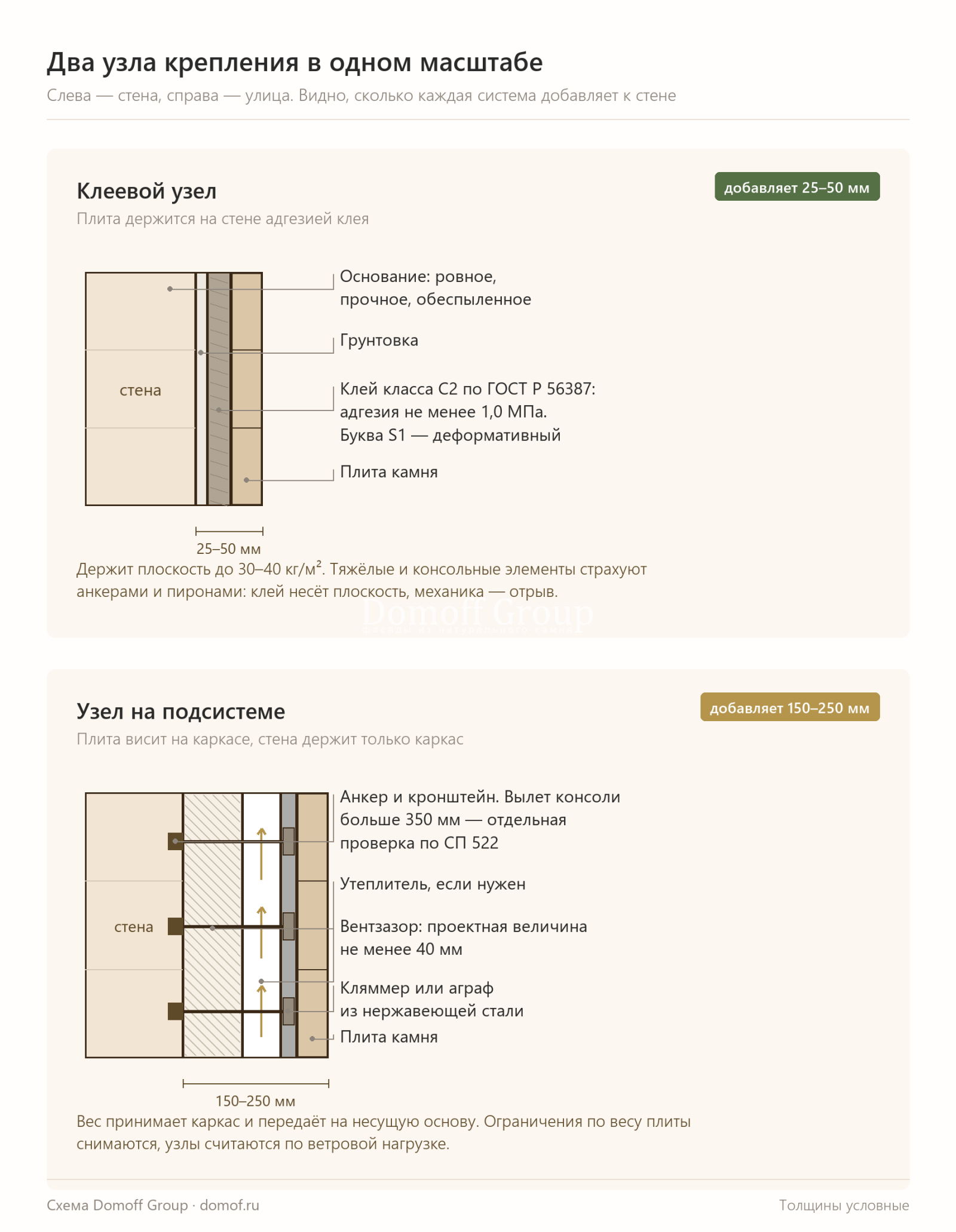

Клеевой узел: как устроен и где заканчивается
Плита держится на стене адгезией клеевого слоя. Узел выглядит так: подготовленное основание — грунтовка — клей — плита — расшивка шва.
Ключевая деталь, которую стоит проверять в смете, — класс клея. По ГОСТ Р 56387-2018 цементные клеевые смеси делятся на классы С0, С1 и С2, где С2 означает адгезию не менее 1,0 МПа. К классу добавляются буквы: F — быстротвердеющий, T — не сползает при вертикальном нанесении, E — увеличенное открытое время, S1 и S2 — деформативность. Для фасада из натурального камня в средней полосе нужен как минимум С2, и почти всегда с индексом деформативности, потому что камень и основание расширяются по-разному.
Если в смете написано просто «клей для камня» без класса — это не мелочь. Разница между С1 и С2 в адгезии двукратная, а стоит она копейки на фоне стоимости самого камня.
Предел клеевого узла — 30–40 кг/м² на прочном основании. Тяжёлые и консольные элементы дополнительно страхуются анкерами и пиронами: клей несёт плоскость, механический крепёж работает на отрыв.
Подсистема: кронштейн, направляющая, кляммер
Здесь плита не касается стены. К стене крепится кронштейн, на него — направляющая, на направляющую — крепёж плиты. Между стеной и облицовкой остаётся вентилируемый зазор.
Плиту держат тремя способами:
- видимый кляммер — захватывает плиту за кромку, виден на фасаде как небольшая металлическая лапка;
- скрытый кляммер — заходит в пропил на торце плиты, снаружи не виден, но требует утолщённой кромки;
- аграф — заходит в глухое отверстие в торце, самый «чистый» вариант по внешнему виду и самый требовательный к точности изготовления.
Все три делаются из нержавеющей стали. Каждый узел рассчитывается по весу плиты и ветровой нагрузке — это не типовое решение из каталога.
Выбор между ними — не только про внешний вид, и вот что стоит знать заранее:
- Видимый кляммер дешевле, проще в монтаже и, что важно, проще в ремонте: плиту можно снять, не трогая соседние. Лапки заметны вблизи, но на крупноформатной облицовке в общем виде почти не читаются, особенно если их красят в цвет камня.
- Скрытый кляммер требует пропила в торце плиты. Пропил ослабляет кромку, поэтому плита должна быть толще — на тонкой кромка скалывается при монтаже или от температурных подвижек. Это не тот случай, где стоит экономить на толщине.
- Аграф заходит в глухое отверстие и требует самой высокой точности: отверстия сверлятся на производстве по раскладке, а не на объекте. Ошибка в раскладке означает переделку плиты, а не подгонку на месте.
Практический вывод: скрытое крепление и аграфы — решение для случаев, когда важен идеально чистый фасад и есть готовность платить за точность обработки. Если приоритет — ремонтопригодность и срок, видимый кляммер честнее.
Действующий документ здесь — СП 522.1325800.2023 «Системы фасадные навесные вентилируемые», утверждённый приказом Минстроя России от 05.05.2023 № 325/пр и применяемый с 6 июня 2023 года. Из него стоит знать две вещи, которые редко попадают в разговор с подрядчиком:
- вылет консоли больше 350 мм (с учётом удлинителя) требует отдельной проверки: консоль считают на общую устойчивость, пятку кронштейна — на прочность от изгиба;
- температурные зазоры между смежными элементами каркаса определяются расчётом, а при его отсутствии принимаются по таблице: для стали не менее 5 мм при длине элемента 3000 мм и 10 мм при 6000 мм.
Вторая строка объясняет, почему на длинных прогонах фасада видны компенсационные разрывы: без них металл летом упирается сам в себя и выгибает облицовку.
Таблица: ситуация у вас — рекомендуемая система
Слева — то, что вы уже знаете про свой дом, справа — что из этого следует.
| Ситуация | Система | Ключевое условие |
|---|---|---|
| Монолит или полнотелый кирпич, плитка до 20 мм лёгкой породы | Клей | Основание ровное и прочное, клей класса С2 |
| Монолит или кирпич, гранит от 20 мм | Подсистема | Вес уже за пределом клеевого узла |
| Газобетон D400, любая облицовка | Подсистема с креплением мимо блока либо лёгкая плитка на клей | Плотность ниже порога применимости анкеров |
| Газобетон D500–D600 | Обе возможны | Считать вес и паропроницаемость |
| Керамоблок | Подсистема на химическом анкере с сетчатой гильзой | Сверлить без удара |
| Каркасный дом | Только подсистема | Крепёж в стойки, вес на каркас |
| Планируется наружное утепление | Подсистема | Клей запирает пар дважды |
| Цоколь, входная группа, порталы | Клей с механической страховкой | Механика обязательна на консольных элементах |
| Фигурный декор: карнизы, замковые камни, модульоны | Только механическое крепление | Каждый узел считается отдельно |
| Здание выше трёх этажей | Подсистема | Ветровая нагрузка и требования к ремонту |

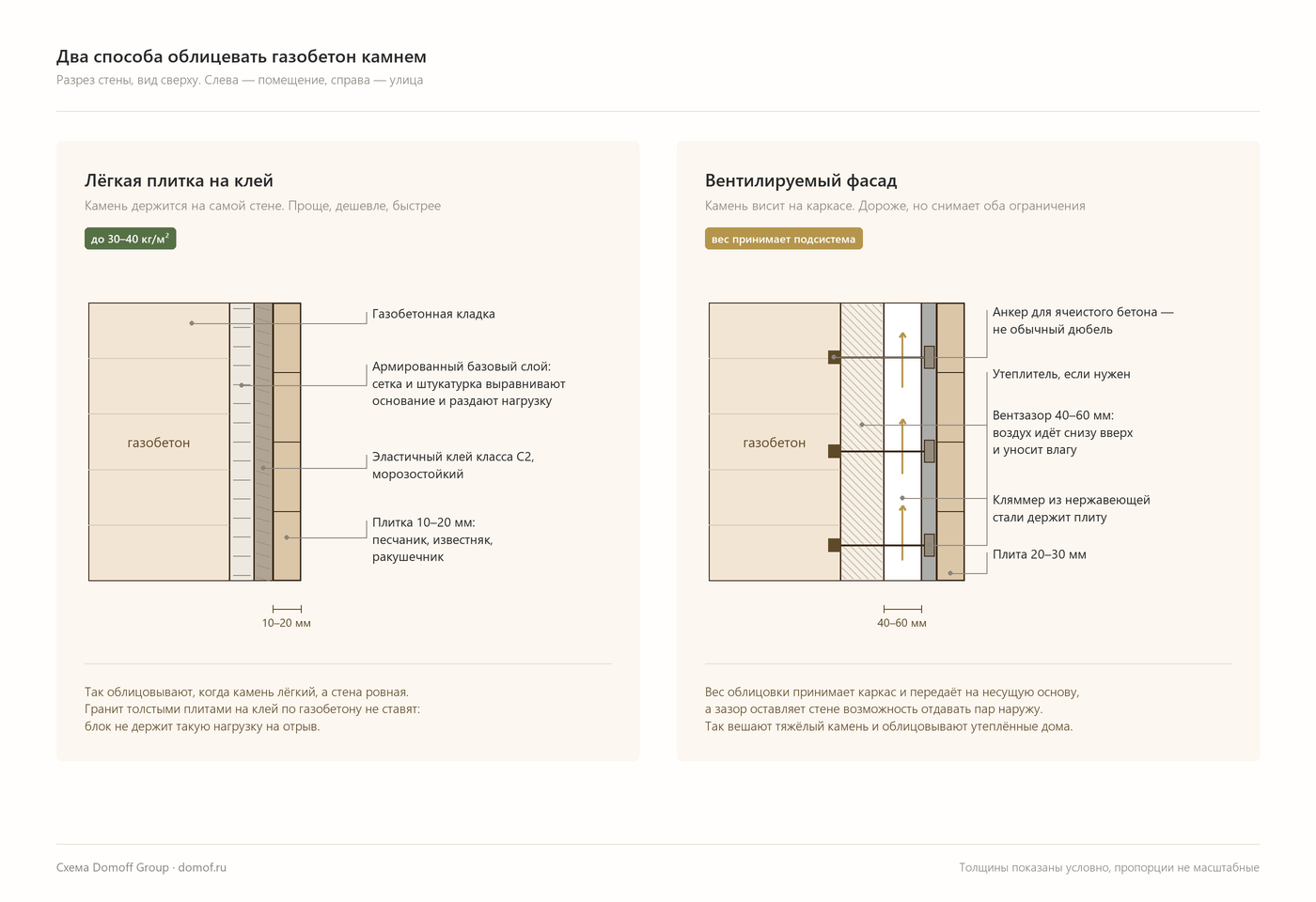

Таблица не заменяет расчёт. Она нужна, чтобы прийти к подрядчику с готовым вопросом, а не с «а как лучше». Про газобетон и керамоблок подробнее — в отдельном разборе облицовки газобетона камнем.

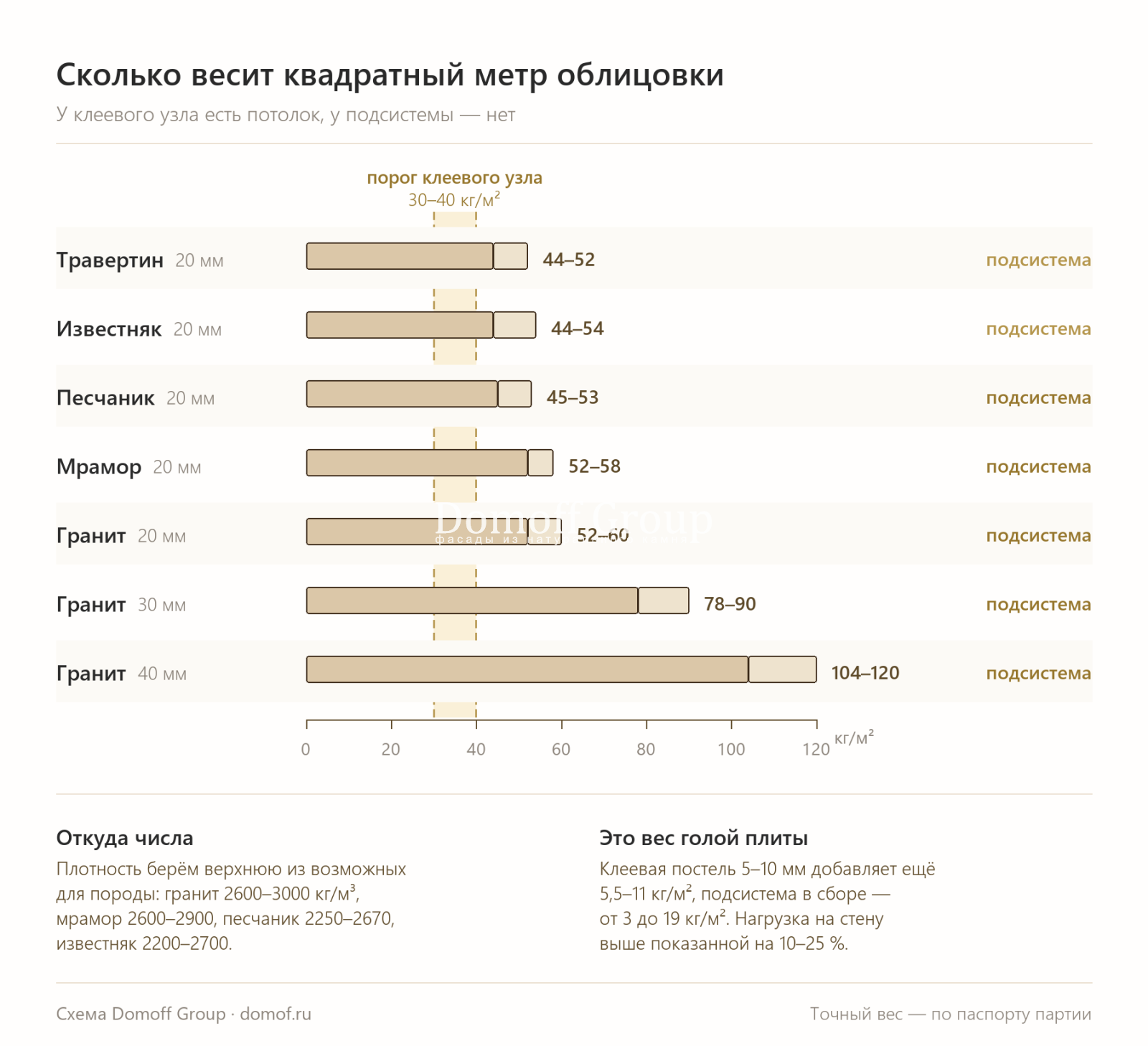

Толщина и вес: где проходит граница
Перевод «порода × толщина → килограммы» решает спор быстрее любых аргументов:
| Порода и толщина | Вес плиты, кг/м² |
|---|---|
| Травертин 20 мм | 44–52 |
| Известняк 20 мм | 44–54 |
| Песчаник 20 мм | 45–53 |
| Мрамор 20 мм | 52–58 |
| Гранит 20 мм | 52–60 |
| Гранит 30 мм | 78–90 |
Порог клеевого узла — 30–40 кг/м². Видно, что даже двадцатимиллиметровый гранит его перекрывает, а лёгкие породы стоят на самой границе. И это ещё вес голой плиты: клеевая постель добавляет 5,5–11 кг/м², собранная подсистема под тяжёлую облицовку — 10–19 кг/м². Полный расчёт — в статье о том, сколько весит фасадный камень.
Про формат плиты часто спрашивают «какой максимум». Единого предела нет: он свой у каждой системы и окончательно назначается расчётом. Для ориентира — серийные системы под натуральный камень заявляют плиты порядка 600 × 900 мм при толщине до 30 мм, но это каталожная цифра, а не норматив.
Если плита треснула
Раздел, которого нет почти нигде, хотя вопрос возникает у всех.
На клею. Повреждённую плиту выбивают вместе с клеевым слоем, основание зачищают, сажают новую. Операция локальная, соседние плиты не трогают. Сложность в другом: попасть в тон и рисунок через несколько лет трудно — камень выгорает, партия давно распродана. Поэтому при клеевом монтаже разумно оставлять запас плитки из той же партии.
На подсистеме. Плиту снимают, отжав кляммеры, и ставят новую — без следов на соседних. Но добраться до нижних рядов сложнее: конструкция разбирается сверху вниз, и замена плиты на втором этаже может потребовать снять несколько рядов выше. Со скрытым креплением и аграфами это ещё дольше.
Вывод не в пользу одной из систем: на клею проще снять, на подсистеме проще поставить обратно.
Что происходит с узлом за зиму
«Морозостойкий клей» и «зазор отводит влагу» — лозунги. Механика такая.
Клеевой узел. Вода попадает в шов и в поры камня. При замерзании она расширяется и работает на разрыв по границе «клей — камень» либо разрушает сам клеевой слой. Отсюда три обязательных условия: расшитый и герметичный шов, гидрофобизация поверхности, деформационные швы на больших плоскостях. Если шов открыт — узел проживёт несколько зим.
Подсистема. Вода в зазоре есть всегда, но она не заперта: воздух уносит её наружу. Здесь работает другой риск — коррозия крепежа и температурные деформации каркаса. Поэтому нержавеющая сталь, а не оцинковка, и поэтому те самые температурные зазоры из СП 522.
Расчётный срок службы подсистемы — 25–50 лет в зависимости от материала (нержавеющая сталь, алюминиевые сплавы, оцинкованная сталь с покрытием) и агрессивности среды. Цифры «более 50 лет» встречаются в рекламе отдельных производителей, но общим правилом их считать нельзя.
Сколько сантиметров съедает конструкция
Про это не пишет никто, а на участке это оказывается важным.
Клеевой узел добавляет к стене клеевой слой и толщину плиты — порядка 25–50 мм.
Подсистема складывается из кронштейна, утеплителя, воздушного зазора, направляющей и плиты. В сумме — 150–250 мм, а с толстым утеплителем и больше.
Что это меняет на практике:
- свес кровли может перестать закрывать фасад, и вода пойдёт по стене;
- оконные откосы становятся глубже, отливы нужно заказывать длиннее;
- расстояние до границы участка уменьшается на те же сантиметры — при плотной застройке это иногда решающий довод.
Плоскость фасада надо считать до, а не после.
Температура и сезон
Клеевой монтаж ведут при температуре воздуха и основания примерно от +5 до +30 °C. Зимние составы позволяют работать при отрицательной температуре, ориентировочно до −10 °C по основанию, но это компромисс: набор прочности идёт медленнее, требования к укрытию и прогреву растут.
Практически для Москвы и области это значит, что клеевой фасад привязан к сезону: с мая по сентябрь. Подсистему монтируют круглый год — там нет мокрых процессов, и мороз работам не мешает.
Если сроки сжаты и на дворе октябрь — это само по себе аргумент в пользу навесной системы.
Из чего складывается разница в стоимости
Без сумм, по составу затрат — чтобы вы могли сравнивать сметы, а не верить итоговой цифре.
Клеевой узел: подготовка и выравнивание основания, грунт, клей, распиловка и подрезка камня, расшивка швов, гидрофобизация. Основная переменная — состояние стены: кривое основание может съесть больше, чем сам камень.
Подсистема: проект узлов, кронштейны и направляющие, крепёж, утеплитель, кляммеры или аграфы, обработка торцов плит под скрытое крепление, натурные испытания анкеров. Основная переменная — вылет кронштейна и шаг: чем толще утеплитель и тяжелее плита, тем больше металла.
Клеевой узел дешевле по материалам и работе, но требует хорошего основания. Подсистема дороже, но снимает ограничения и позволяет утеплить дом заодно. Цены на монтаж — на странице облицовки фасадов камнем.
Комбинированные схемы: на одном доме обе системы
На частном доме это норма, а не исключение. Типичное сочетание:
- цоколь и входная группа — на клею по бетону, там основание прочное и вылет не нужен;
- плоскости фасада — на подсистеме, особенно если есть утепление;
- колонны, порталы, обрамления проёмов — на клею с механической страховкой, потому что форма не позволяет вести каркас;
- карнизы, замковые камни, модульоны — всегда механически, с расчётом каждого узла.
Стык двух систем — отдельный узел, и именно на нём чаще всего появляются трещины. В проекте он должен быть нарисован.
Что проверить в проекте перед подписанием
- Указаны ли порода, толщина плиты и расчётный вес квадратного метра — вместе с креплением?
- Чем подтверждена прочность основания?
- Для клея: указан ли класс по ГОСТ (С2 и индекс деформативности)?
- Для подсистемы: рассчитаны ли узлы по ветровой нагрузке, заложены ли температурные зазоры?
- Есть ли натурные испытания анкеров и в каком объёме?
- Нарисован ли стык двух систем, если их две?
- На сколько сантиметров сместится плоскость фасада?
Как это решается у нас
Схема крепления определяется на этапе проектирования, а не на объекте: считаем вес, проверяем основание, подбираем узел и только потом называем цену. Ошибки крепежа — главная причина переделок, о которых мы писали в разборе ошибок облицовки.
Начать удобнее всего с площади фасада — посчитайте её в калькуляторе, и мы подготовим решение под ваш дом.
